מאריכי מוטות ברזל
זאפ: ברגי הידוק מכניים לתקן סייסמי
מחבר ברגי הידוק להארכת מוטות זיון ביציקה משלימה
- תקן סייסמי
- ACI 318‑02‑05

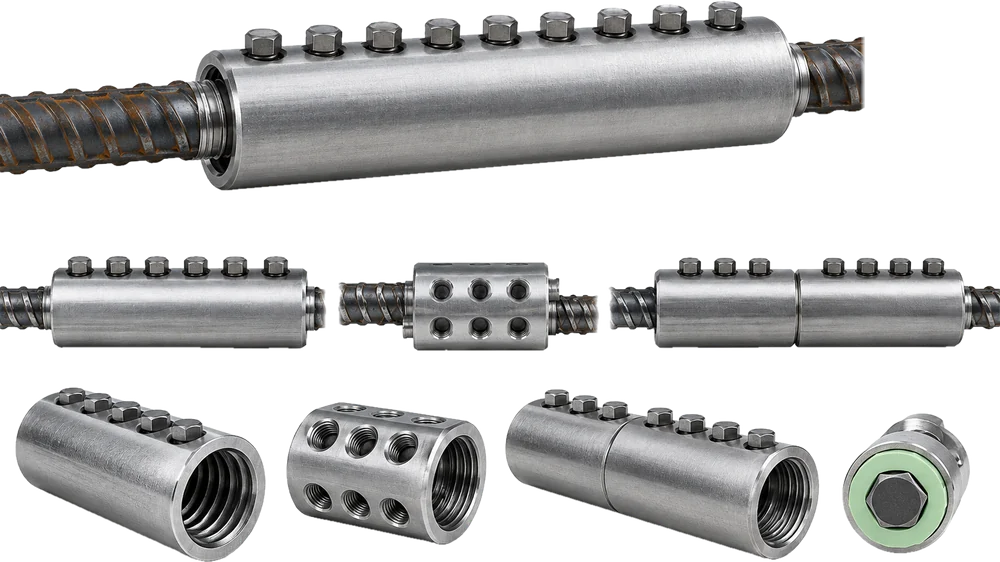

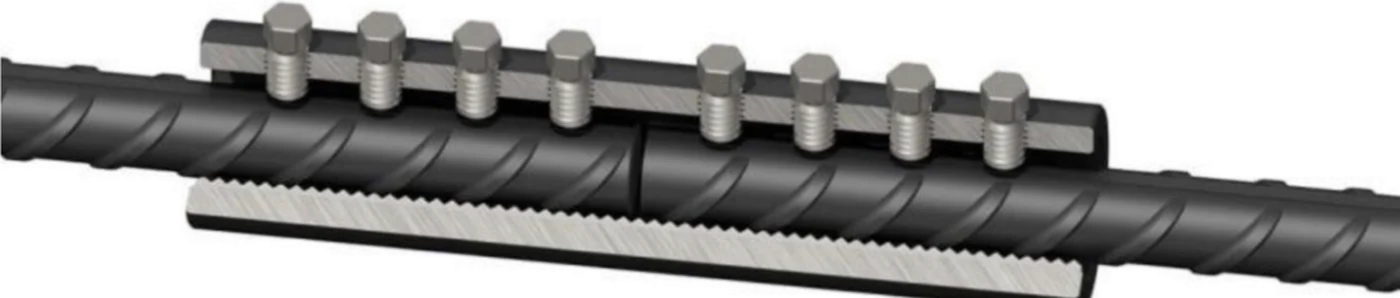

מחבר ברגי הידוק (ZAP Screwlok) להארכת מוטות זיון ביציקה משלימה. המוטות מוכנסים לשרוול ומהודקים בברגים עד גזירת ראש הבורג, ללא הכנה מוקדמת של קצות המוטות.
סדרות

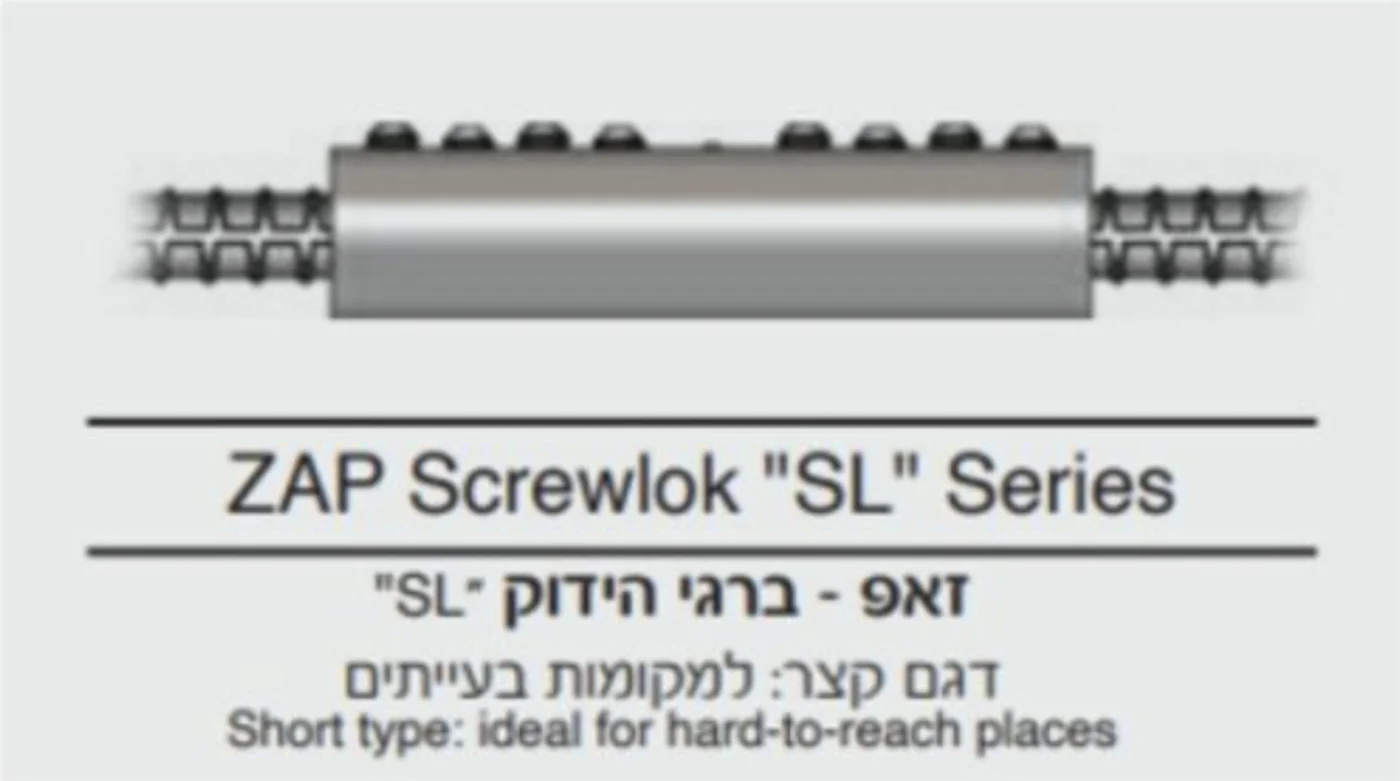

- סדרה SL: דגם קצר, למקומות בעייתיים

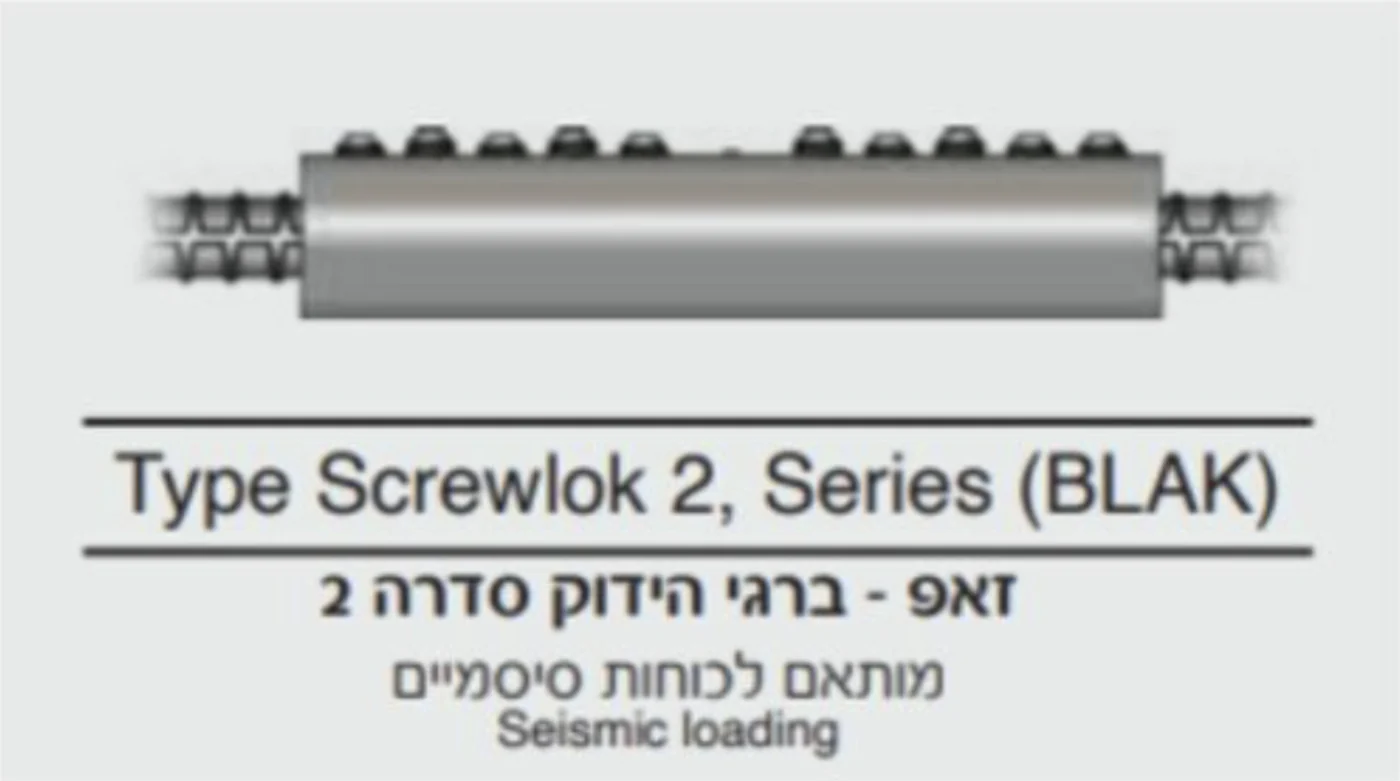

- סדרה 2 (BLAK): מותאם לכוחות סייסמיים

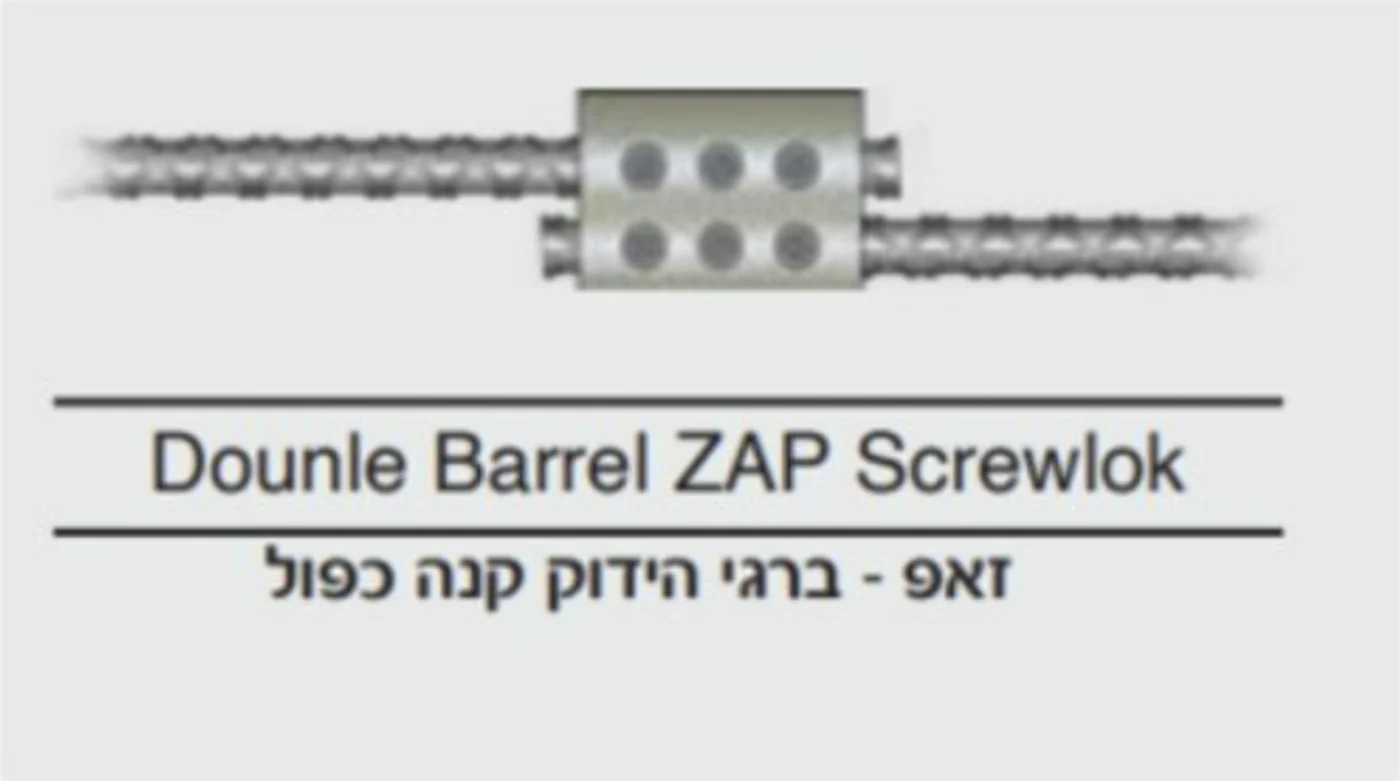

- קנה כפול: חיבור שני מוטות זה לצד זה

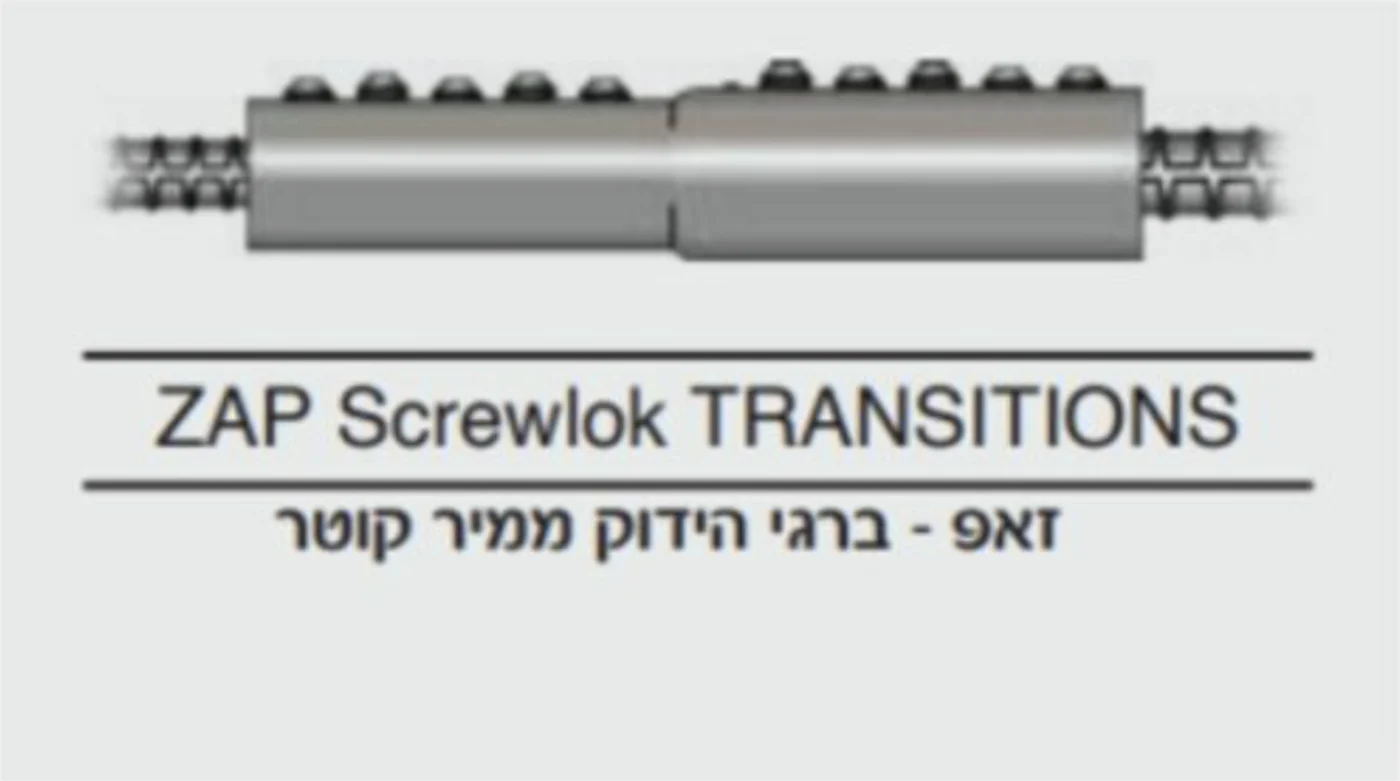

- ממיר קוטר (TRANSITIONS): חיבור מוטות בקטרים שונים

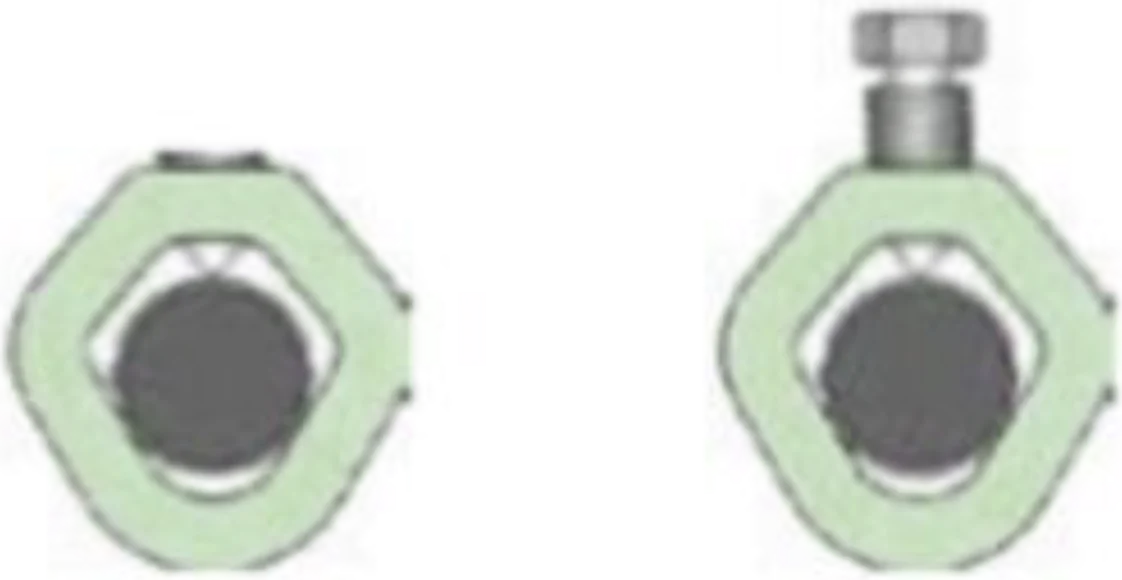

לפני חיבור
- השתמש במפתח ברגים (לחץ אוויר), או מפתח ברגים ומוט מאריך, להידוק עד גזירת ראש הבורג
לאחר חיבור
- ראשי הברגים נגזרים, וההידוק מושלם
תקנים
- לפי תקנים אמריקאים המתייחסים למחברים מכאניים לפלדת זיון, ACI 318‑02‑05 ודרישות התקינה הבינלאומית
- דף הנחיות עבודה ליישום נכון של המחברים בשטח: ניתן לקבל בנפרד
טבלאות הזמנה
כל המידות במ״מ. לקבלת הצעת מחיר ציינו את מספר הפריט.
| מק״ט | ברזל Ø (מ״מ) | אורך L (מ״מ) | ברגים בברזל | קוטר בוקסה SW (מ״מ) | גובה במצב נעול H (מ״מ) | ק״ג ליחידה |
|---|---|---|---|---|---|---|
| ZAP‑10 | 10 (#3) | 127 | 2 | 13 | 36 | 0.45 |
| ZAP‑12 | 12 (#4) | 178 | 3 | 13 | 40 | 0.68 |
| ZAP‑14 | 14 (#5) | 225 | 4 | 13 | 40 | 0.68 |
| ZAP‑16 | 16 (#6) | 225 | 4 | 13 | 45 | 1.52 |
| ZAP‑18 | 18 (#7) | 280 | 5 | 13 | 52 | 2.14 |
| ZAP‑20 | 20 (#8) | 280 | 5 | 13 | 52 | 2.14 |
| ZAP‑22 | 22 (#9) | 330 | 5 | 17 | 58 | 4.14 |
| ZAP‑25 | 25 (#10) | 390 | 6 | 17 | 63 | 5 |
| ZAP‑28 | 28 (#11) | 426 | 6 | 19 | 77 | 7.34 |
| ZAP‑32 | 32 (#12) | 486 | 7 | 19 | 77 | 9.7 |
| ZAP‑36 | 36 (#13) | 546 | 8 | 19 | 86 | 11.34 |

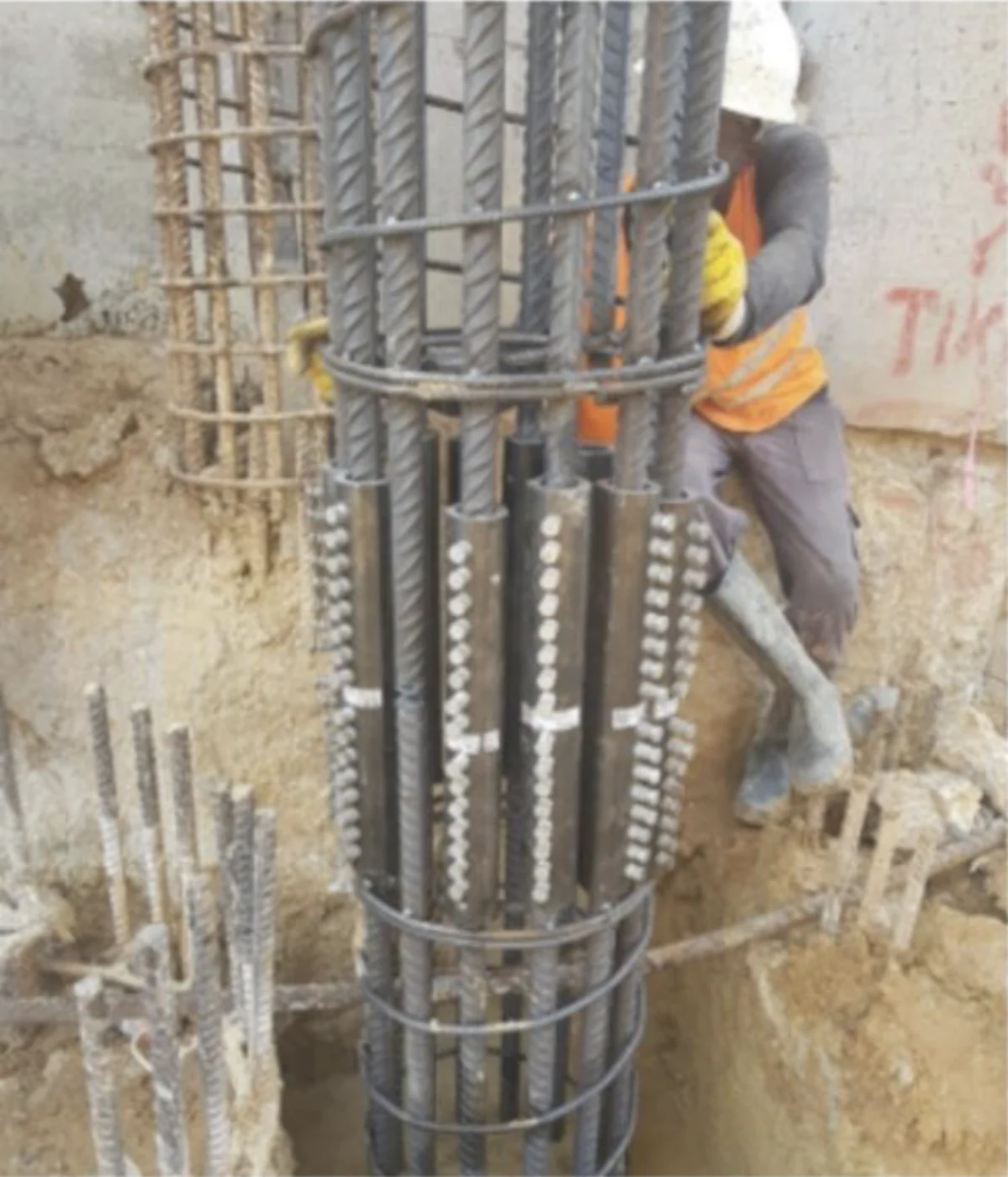

מהשטח ושרטוטים
