מאריכי מוטות ברזל

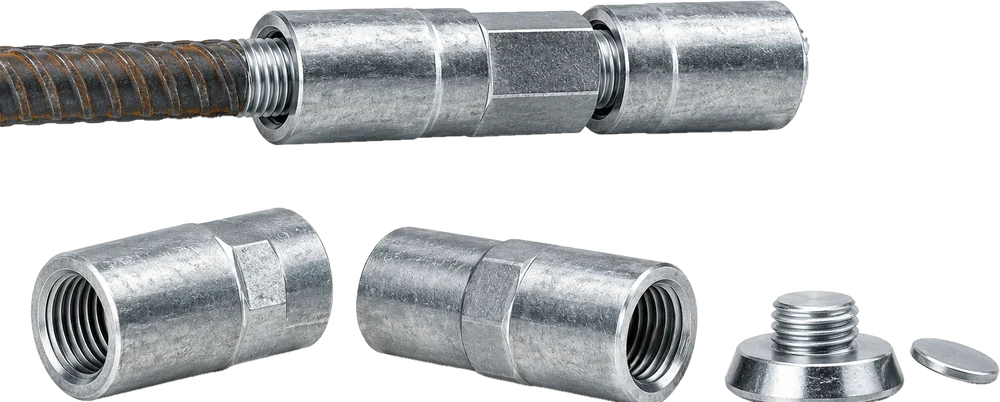

מחברים להארכת ברזל BGW
מחבר בהברגה מטרית לחיבור והארכת מוטות ברזל, מתאים לתקינה הגרמנית DIN 1045
- הברגה מטרית
- DIN 1045
- תוצרת גרמניה
מחבר בהברגה מטרית לחיבור והארכה של מוטות ברזל זיון. מתאים לתקינה הגרמנית DIN 1045 עם מוטות ברזל לפי ת״י 4466. כולל פקק אטימה מתוברג לשמירה על ההברגה עד המשך היציקה.
מאפיינים
- הברגה מטרית
- מתאים לתקינה הגרמנית DIN 1045 עם מוטות ברזל ת״י 4466
- מוצר המתמחה במערכות שינוע וחיבור לבנייה קונבנציונאלית וטרומית

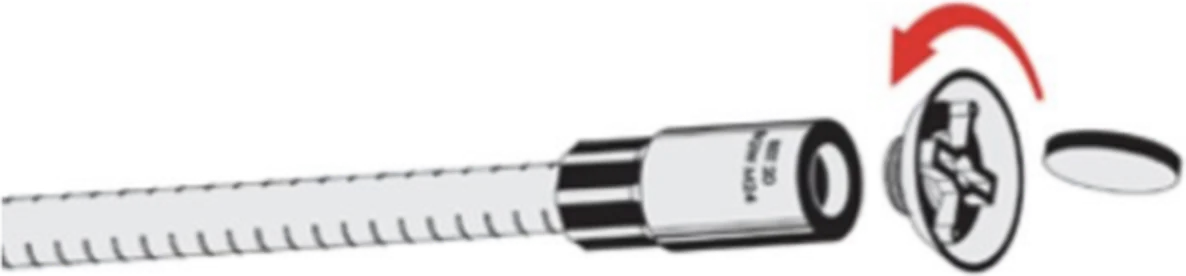

פקק אטימה מתוברג (Plug)
- מוברג לתוך המחבר שביציקה, ומגן על ההברגה עד לחיבור המוט הבא

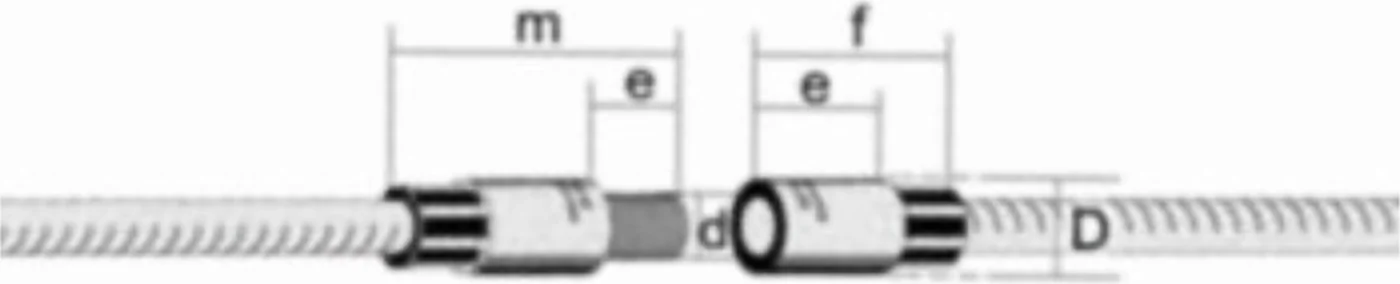

מקרא
- m: אורך המחבר
- f: אורך החלק הנקבי
- e: עומק ההברגה
- d: קוטר המוט
- D: קוטר חיצוני
טבלאות הזמנה
כל המידות במ״מ. לקבלת הצעת מחיר ציינו את מספר הפריט.
| מק״ט | תבריג | ברזל Ø (מ״מ) | m (מ״מ) | f (מ״מ) | D (מ״מ) | d (מ״מ) | e (מ״מ) |
|---|---|---|---|---|---|---|---|
| BGW‑12 | M‑16 | 12 | 77 | 55 | 21 | 12 | 22 |
| BGW‑14 | M‑18 | 14 | 99 | 65 | 24 | 14 | 34 |
| BGW‑16 | M‑20 | 16 | 103 | 70 | 27 | 16 | 33 |
| BGW‑20 | M‑24 | 20 | 127 | 81 | 35 | 20 | 46 |
| BGW‑25 | M‑30 | 25 | 137 | 100 | 42 | 25 | 37 |

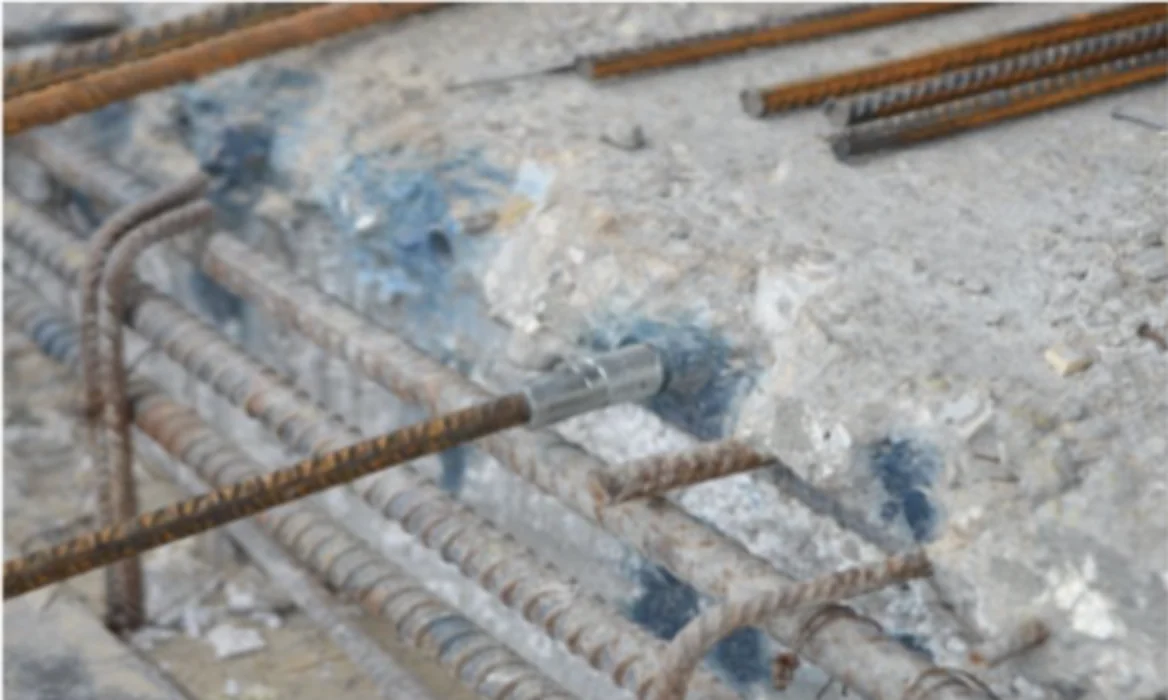

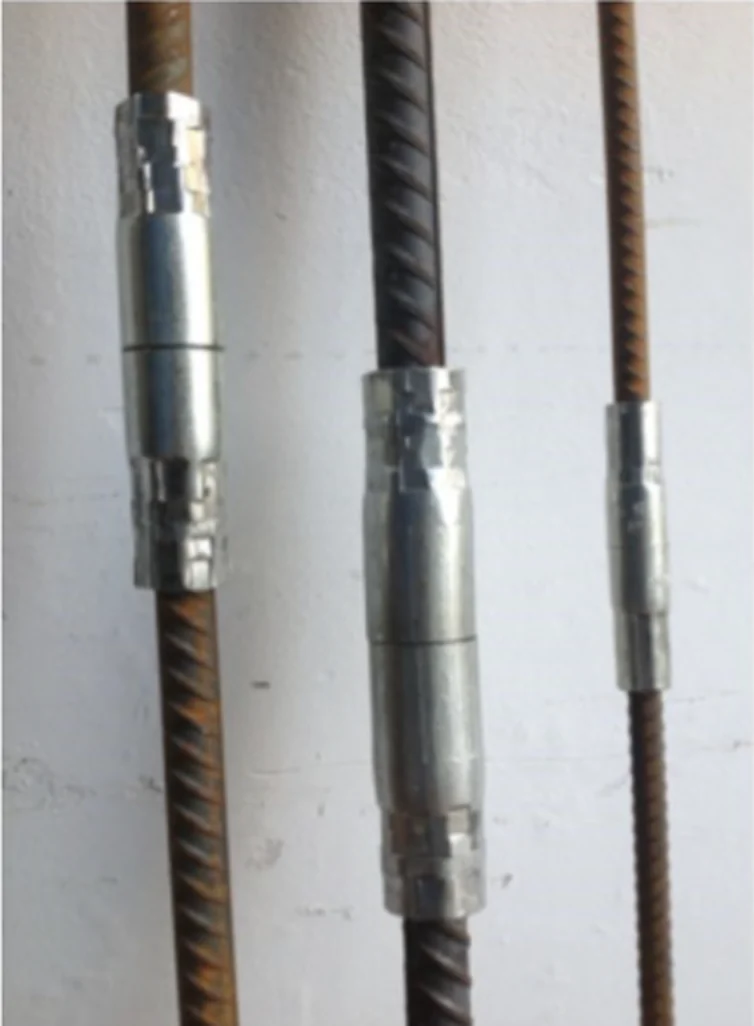

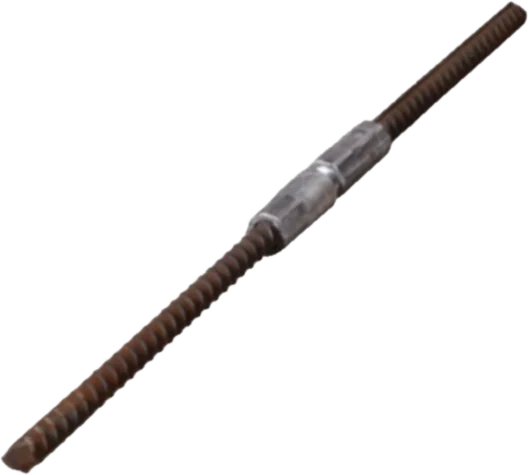

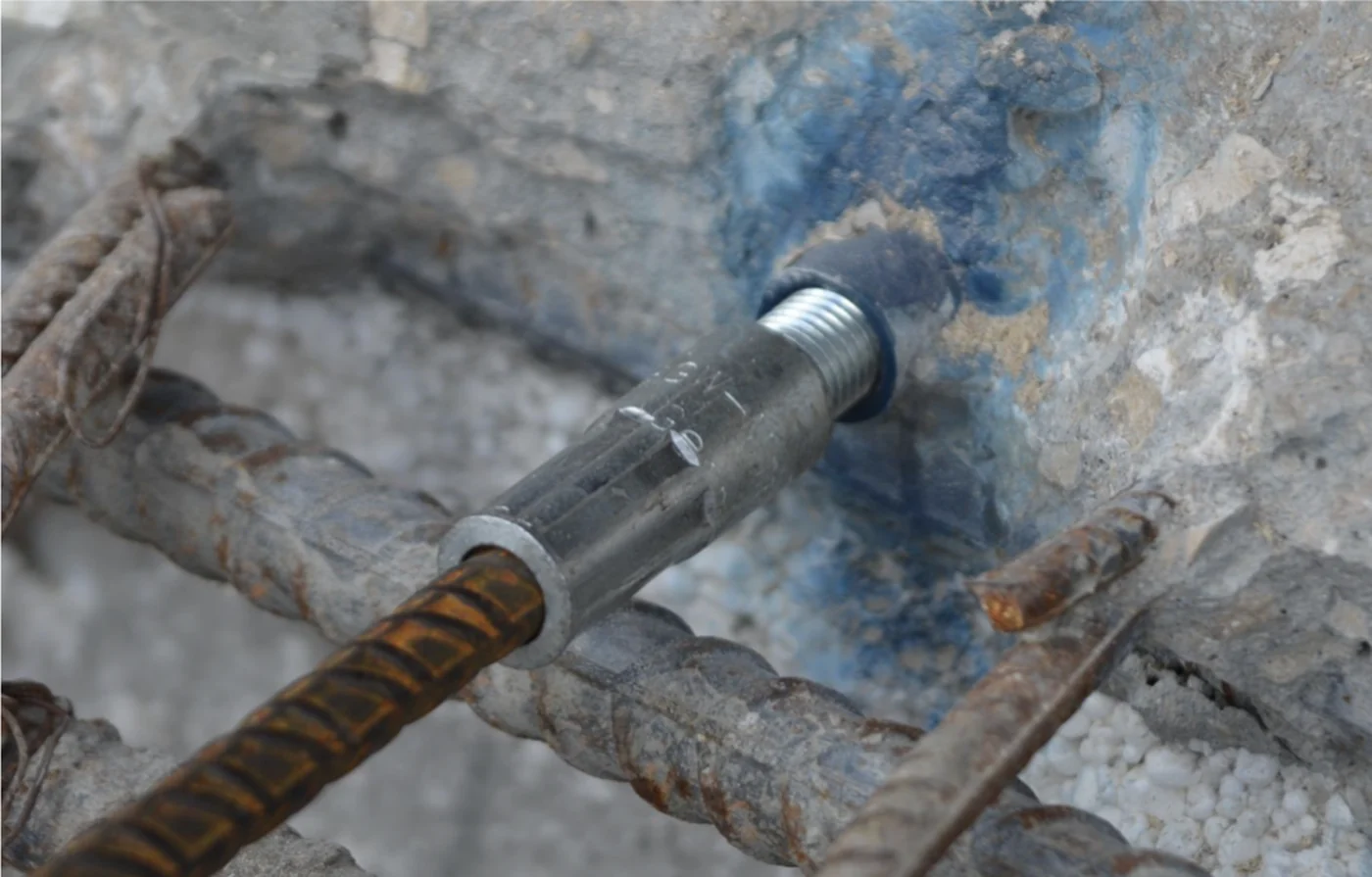

מהשטח ושרטוטים
לחצו על תמונה כדי להגדיל אותה.
