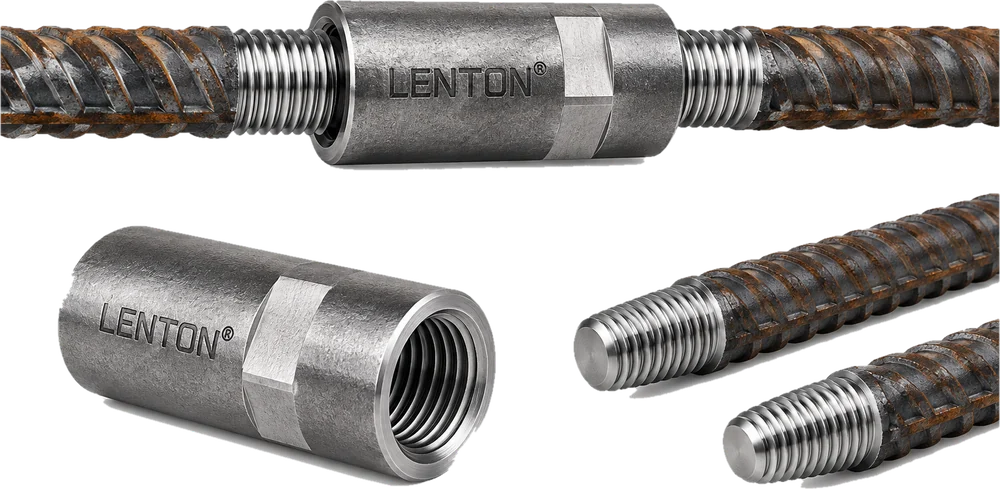

מחברים להארכת ברזל LENTON

מחבר בעל הברגה קונית דו צדדית, להבטחת המשכיות מונוליטית של חיבור ברזל בבטון

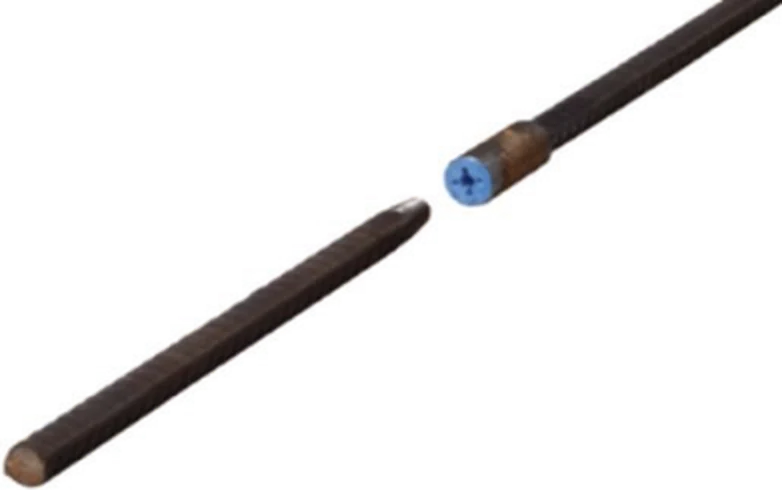

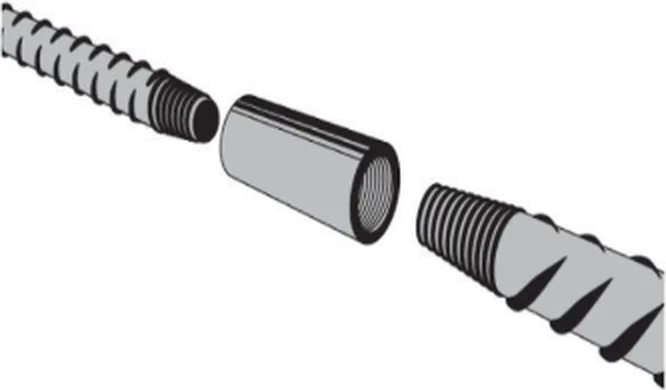

מחבר LENTON בעל הברגה קונית דו צדדית. אל המחבר מוברגים מכל צד ברזלי זיון מצולעים עם הברגה קונית זכרית, להבטחת המשכיות מונוליטית של חיבור ברזל בבטון.

המחברים מתוכננים לעמוד בתקנים הבאים:
AASHTO, ABNT NBR 8548:1984, ACI 318 Type 1 (125% Specified Yield), ACI 318 Type 2 (Specified Ultimate), ACI 349, ACI 359, AS3600, CAN/CSA ‑ N287.2/.3/.4, IBC Type 1 (125% Specified Yield), IBC Type 2 (Specified Ultimate), ISO 15835, US Army Corps of Engineers

כל המידות במ״מ. לקבלת הצעת מחיר ציינו את מספר הפריט.

מחברים בהברגה קונית

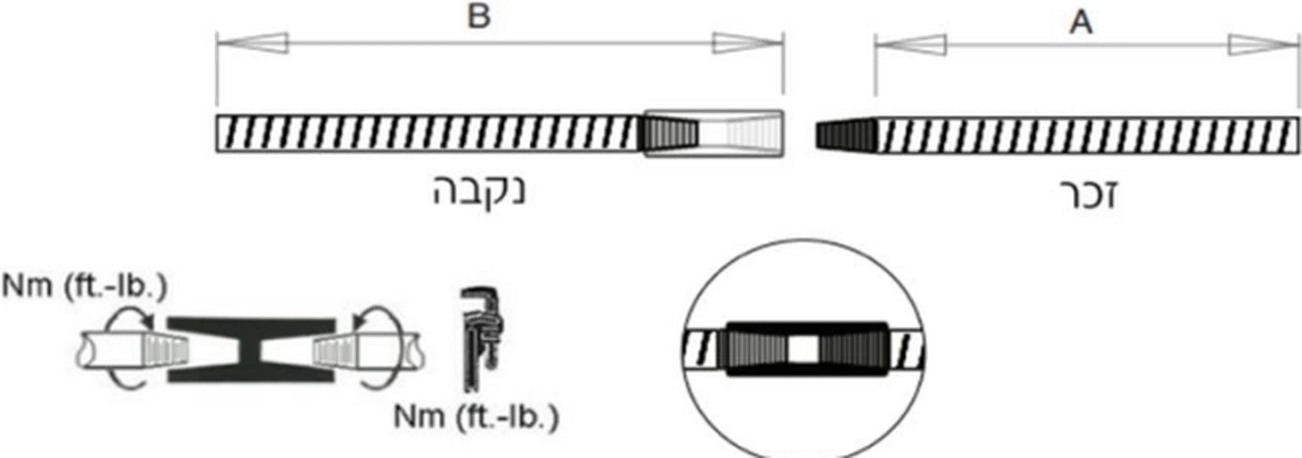

מק״ט	ברזל Ø (מ״מ)	A (מ״מ)	B (מ״מ)	D (מ״מ)	משקל יח׳ (ק״ג)	מומנט נעילה (Nm)
LEN‑12	12	17	50	19	0.06	40
LEN‑14	14	22	56	21	0.13	40
LEN‑16	16	22	61	24	0.13	90
LEN‑18	18	27	72	29	0.25	110
LEN‑20	20	27	87	35	0.27	130
LEN‑22	22	30	91	37	0.50	220
LEN‑25	25	35	97	40	0.44	270
LEN‑28	28	40	101	42	0.61	270
LEN‑32	32	45	108	45	0.79	300
LEN‑36	36	50	121	52	1.08	300

לחצו על תמונה כדי להגדיל אותה.
