מאריכי מוטות ברזל

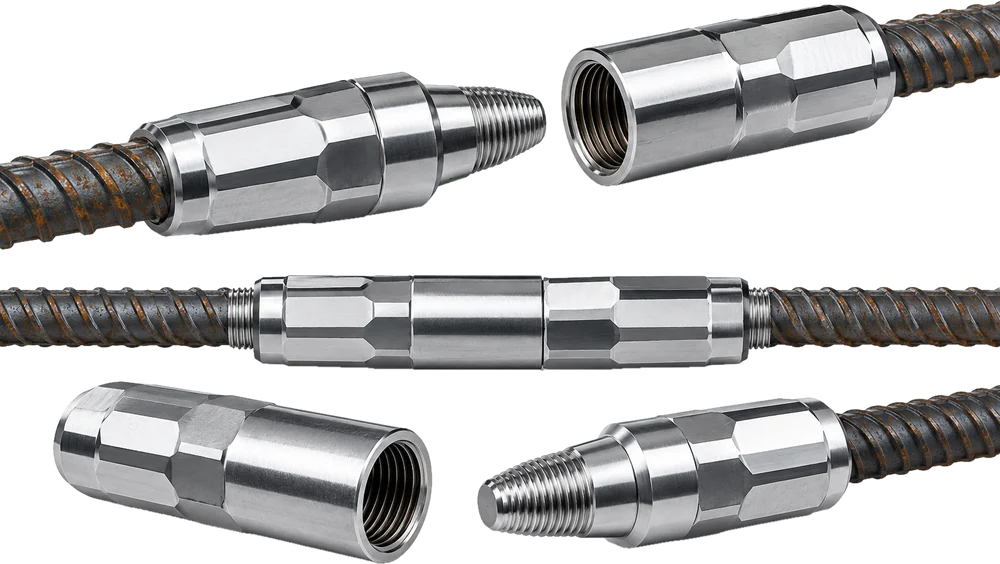

מערכת גריפ‑טוויסט (Grip‑Twist) לתכן סייסמי

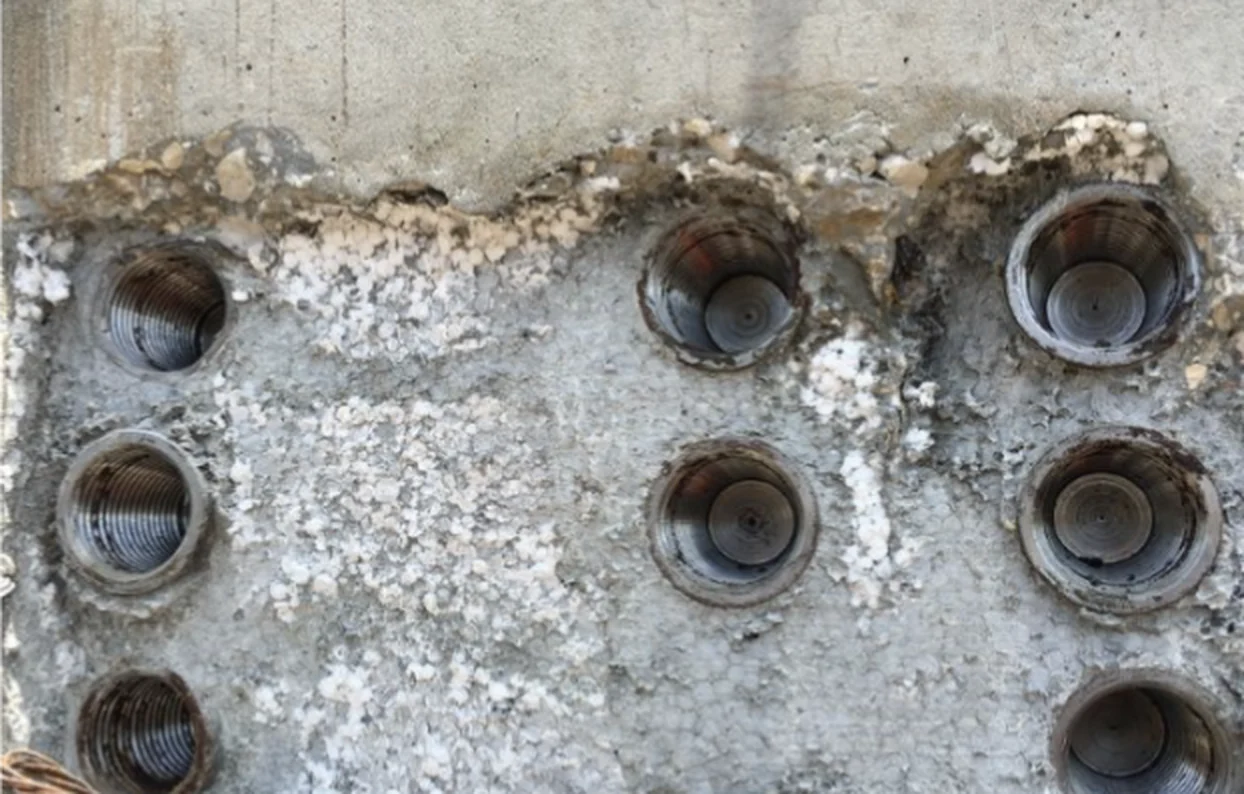

מחבר תבריג קוני להכנה מראש של הארכת זיון, להמשכיות מוטות לשלב היציקה הבא
- תקן סייסמי
- ACI 318‑02‑05
- נבדק במכון התקנים
מחבר תבריג קוני (זכר ונקבה) להכנה מראש של הארכת זיון, להמשכיות מוטות לשלב היציקה הבא. המחברים מהודקים על המוטות ב״פרסר״ הידראולי, ומחוברים באתר בהברגה ידנית.
מאפיינים
- אורך ברזל לפי דרישת הלקוח
- התקנה באמצעות ״פרסר״ הידראולי המופעל בעוצמה להידוק מחברים זכר ונקבה, עם צבעי קוד לקטרים שונים
- להרכבה מהירה: מכסי פלסטיק לזכר ולנקבה למניעת חדירת לכלוך ובטון, ומאפשר הברגה קלה ומהירה בעת חיבור הזכר לנקבה

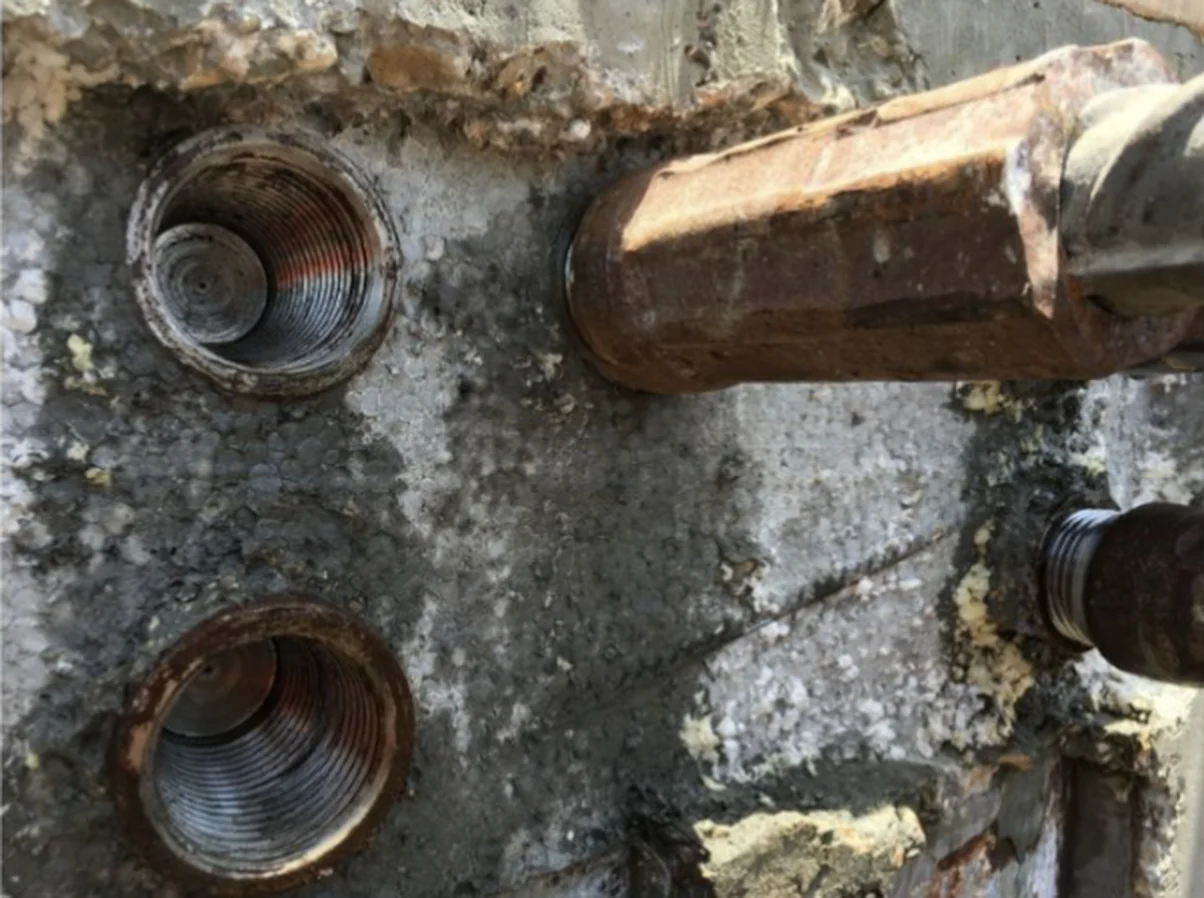

- חיבור באתר: בהברגה והידוק ידניים
תקנים
- לפי תקנים אמריקאים המתייחסים למחברים מכניים לפלדות זיון, ACI 318‑02‑05 ודרישות תקינה בינלאומית
- עבר בהצלחה בדיקת כוח שליפה במכון התקנים
טבלאות הזמנה
כל המידות במ״מ. לקבלת הצעת מחיר ציינו את מספר הפריט.
| מק״ט | ברזל Ø (מ״מ) | G: מרווח המוטות (מ״מ) | F: החדירה הנקבה (מ״מ) | ק״ג ליחידה זכר | ק״ג ליחידה נקבה | צבע |
|---|---|---|---|---|---|---|
| GT‑12 | 12 (#4) | 44.5 | 44.5 | 0.136 | 0.136 | כתום |
| GT‑16 | 16 (#5) | 55.6 | 57.2 | 0.236 | 0.240 | אדום |
| GT‑20 | 20 (#6) | 66.7 | 69.9 | 0.408 | 0.453 | צהוב |
| GT‑22 | 22 (#7) | 73 | 73 | 0.635 | 0.680 | כחול |
| GT‑25 | 25 (#8) | 83.5 | 83 | 0.907 | 0.952 | שחור |
| GT‑28 | 28 (#9) | 92 | 92.9 | 1.313 | 2.218 | אדום |
| GT‑32 | 32 (#10) | 103 | 100 | 1.850 | 1.849 | צהוב |
| GT‑36 | 36 (#11) | 112 | 113 | 2.308 | 2.219 | כחול |
מהשטח ושרטוטים
לחצו על תמונה כדי להגדיל אותה.
