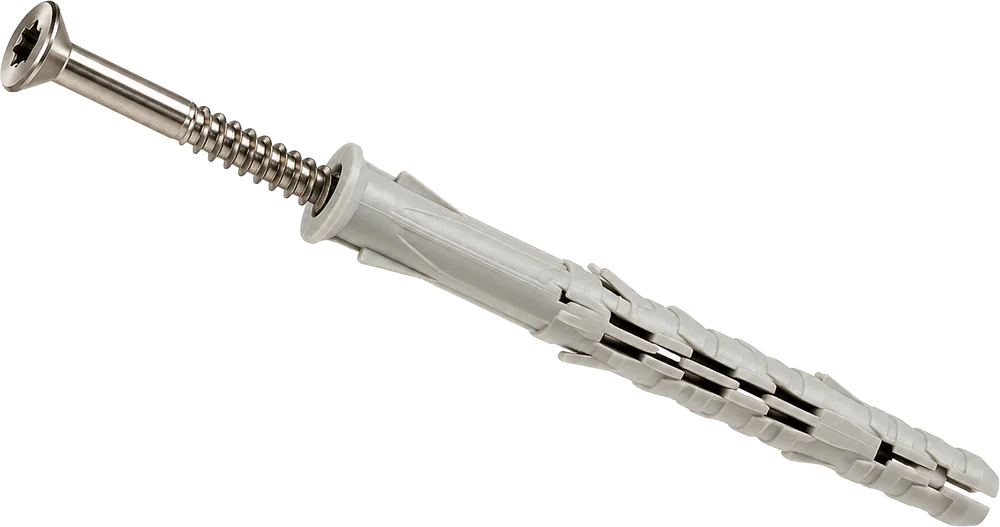

עוגנים אולטימטיביים VS13 לחיזוקי שיש, פלב״מ A4 (316)

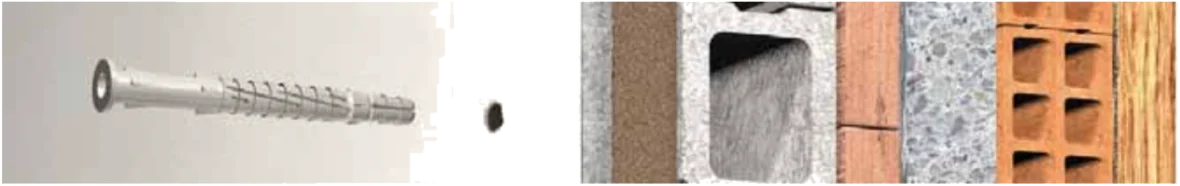

עוגן לכל סוגי חומרי הבסיס: בטון, בלוק ואיטונג, לחיזוקי אבן לפי ת״י 2378

DAKAR Fasteners
בייבוא ש.א אתרים
אישור ETA
ת״י 2378
פלב״מ A4 (316)

עוגן ה־VS13 מתאים לכל סוגי חומרי הבסיס: בטון, בלוק ואיטונג. VS13 משמש לחיזוקי אבן ועומד בדרישות התקן הישראלי 2378. VS13 מאושר על ידי מכון התקנים האירופאי (ETA). VS13 עשוי מניילון פוליאמיד 6.6 ומיוצר בטכנולוגיה חדשנית. הרכב כימי נקי מהלוגן, עופרת, סיליקון וקדמיום, למניעת תופעות קורוזיה. בורג העוגן עשוי פלב״מ A4 (316).

הוספה לסל הצעת מחיר הצעת מחיר בוואטסאפ 03-6033000

מאפיינים

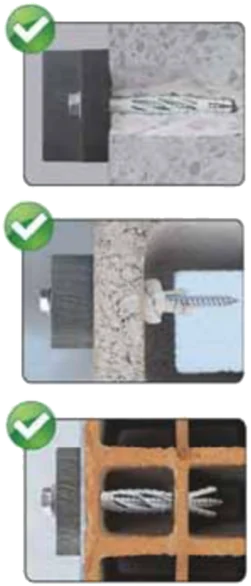

מתאים לבטון, בלוק ואיטונג
עומד בדרישות ת״י 2378 לחיזוקי אבן
מאושר ETA
ניילון פוליאמיד 6.6
נקי מהלוגן, עופרת, סיליקון וקדמיום, למניעת קורוזיה
בורג פלב״מ A4 (316)
כנפיים מיוחדות למניעת סיבוב העוגן בחור, וחלק מתרחב

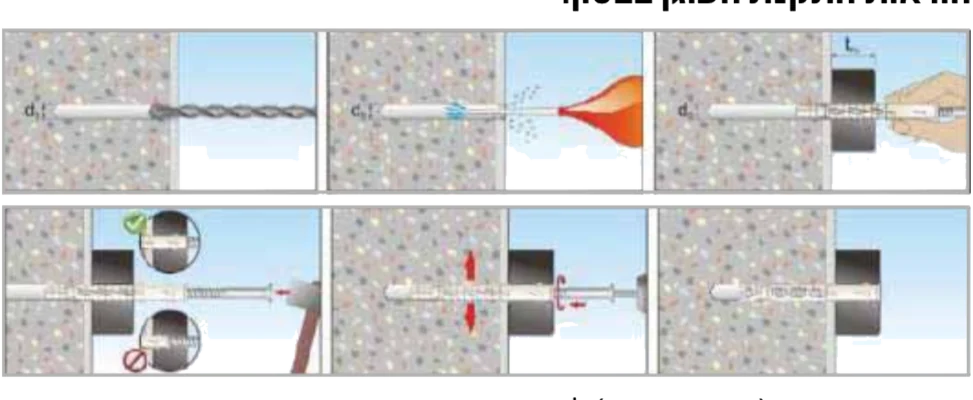

הוראות התקנה בבטון

קידוח בפטישון (סיבוב ודפיקה) לפי הקוטר והאורך המתאימים
ניקוי שאריות האבק
החדרת העוגן לקדח החור
הברגת הבורג באמצעות מברגה עד לנעילה הסופית

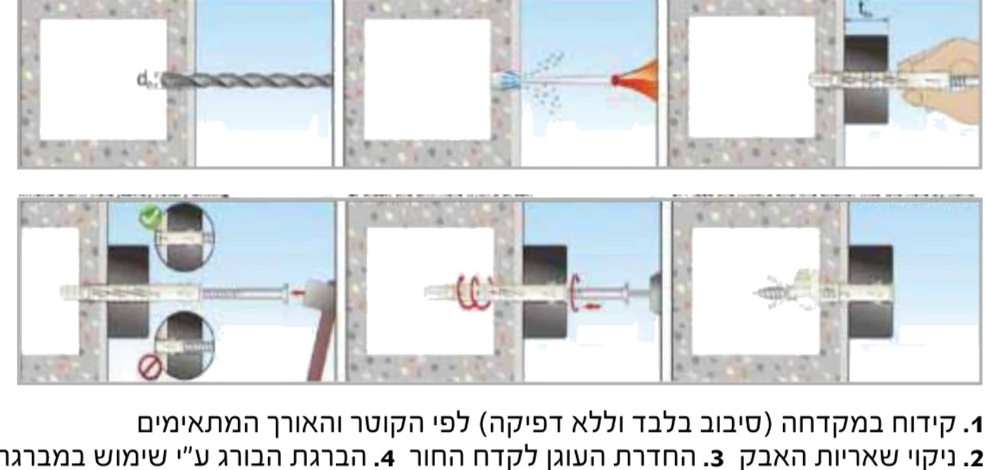

הוראות התקנה בחומרים רכים (בלוק חלול, איטונג)

קידוח במקדחה (סיבוב בלבד, ללא דפיקה) לפי הקוטר והאורך המתאימים
ניקוי שאריות האבק
החדרת העוגן לקדח החור
הברגת הבורג באמצעות מברגה עד לנעילה הסופית

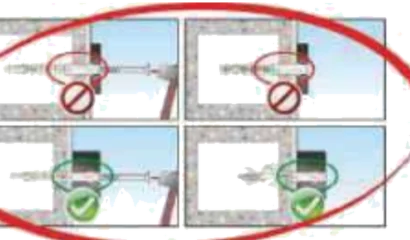

חשוב

חובה להתאים את אורך העוגן לעובי החומר המוצמד. חוסר התאמה עלול לגרום לכשל בתפקוד העוגן

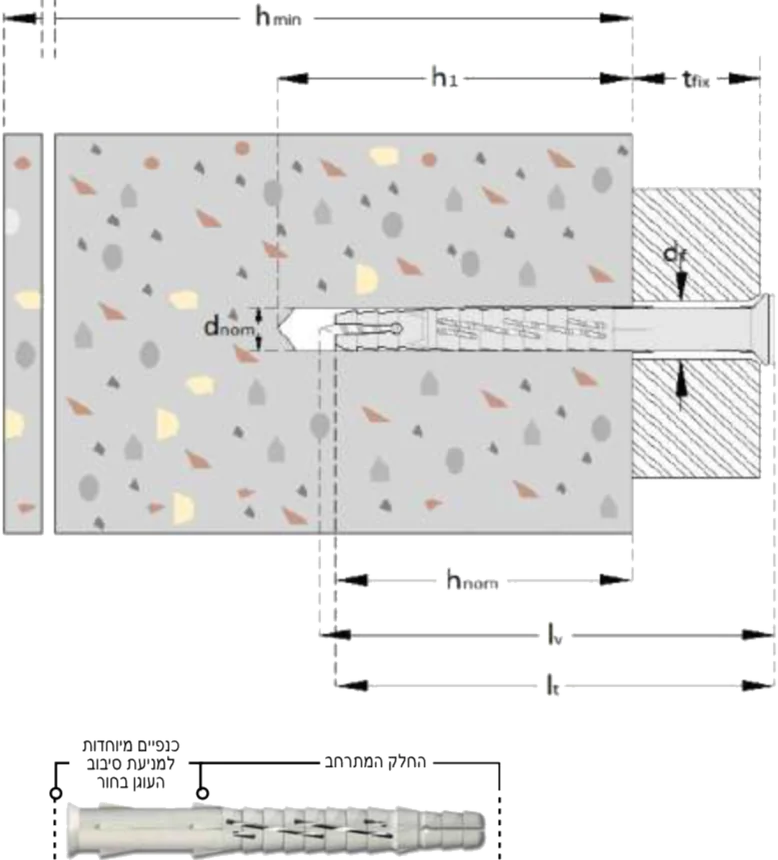

מקרא לטבלה

dnom: קוטר הדיבל
lt: אורך הדיבל
dv: קוטר הבורג
lv: אורך הבורג
tfix: עובי חומר מוצמד מקסימלי
d0: קוטר קדח החור בחומר הבסיס
h1: מינימום אורך הקדח
df: קוטר קדח החור בחומר המוצמד
hmin: מרחק מינימלי מקצה הבטון
hnom: אורך מינימלי אפקטיבי לפעולת העוגן

בדיקת שליפה

בנוסף לבדיקות מעבדה חיצוניות, עורכת החברה בקביעות ובאופן עצמאי בדיקת התאמת העוגנים והברגים לתקן הנדרש, באמצעות מכשיר שליפה שברשות החברה
מכשיר השליפה הוא דיגיטלי ומדויק ומן המתקדמים מסוגו בעולם, והוא משמש את יצרני הברגים המובילים
הבדיקות אינן מחליפות בדיקות תקינה במעבדות המורשות

טבלאות הזמנה

נתונים טכניים. בטלפון ניתן לגלול את הטבלה הצידה.

מידות להזמנה
Anchor size dnom x lt (mm)	Screw size dv x lv (mm)	tfix (mm)	d0 (mm)	h1 (mm)	hmin (mm)	h* (mm)	hnom (mm)	hef (mm)	df (mm)	T (mm)	Cmin (mm)	Smin (mm)
8x80	6x85	10	8	90	120	25	70	70	9	30	90	90
8x100	6x105	30	8	90	120	45	70	70	9	30	90	90
8x120	6x125	50	8	90	120	65	70	70	9	30	90	90
8x140	6x145	70	8	90	120	85	70	70	9	30	90	90
10x80	7x85	10	10	90	120	25	70	70	11	40	100	100
10x100	7x105	30	10	90	120	45	70	70	11	40	100	100
10x120	7x125	50	10	90	120	65	70	70	11	40	100	100
10x140	7x145	70	10	90	120	85	70	70	11	40	100	100
10x160	7x175	90	10	90	120	105	70	70	11	40	100	100
10x200	7x205	130	10	90	120	145	70	70	11	40	100	100
10x230	7x235	160	10	90	120	175	70	70	11	40	100	100
