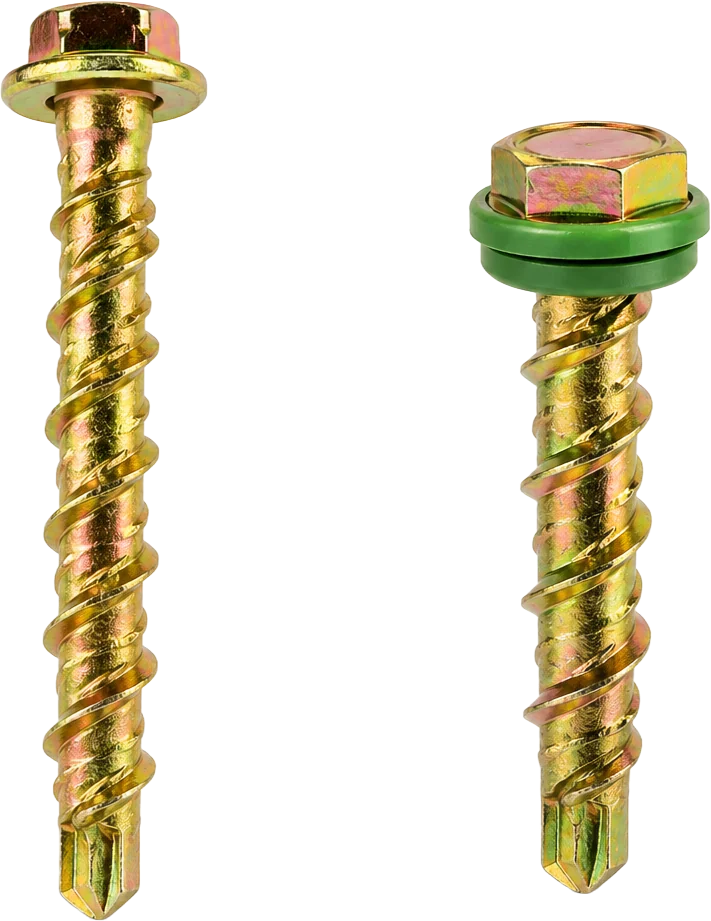

עוגני חריצה לבטון בהברגה ישירה HSB

שיטה בטוחה לקיבוע לכל משטח: עץ, בלוקים, לבנים, כל סוגי הבטון ואף פלדה, בהברגה ישירה לחור שנקדח

אישור EOTA
תוצרת בריטניה
ללא קיבועים נוספים

מוצר חדש ומקורי, שפותח ומיוצר בבריטניה, המספק שיטה בטוחה לקיבוע לכל משטח (כגון עץ, בלוקים מבטון, לבנים וכל סוגי הבטון, ואף לקידוח בפלדה), בניגוד לשיטות קיבוע מסורתיות המצריכות שימוש בבורגי חדירה, שרוולים, דבק או בורגי השחלה, להשגת תוצאות מאובטחות ואמינות. ניתן להבריג את העוגן ישירות לחור שנקדח במשטח, ללא צורך בקיבועים נוספים או בכלים מיוחדים, דבר המאפשר לכם לחסוך זמן וכסף. התבריג הסיבובי הכפול הייחודי של העוגן מאפשר העמסה בטוחה ברמות מתיחה וגזירה גבוהות. המוצרים נבדקים על בסיס קבוע על ידי ״אימפריאל קולג׳״ של לונדון בהתאם לתקני M.O.A.T 49 1992 UEAtc.

הוספה לסל הצעת מחיר הצעת מחיר בוואטסאפ 03-6033000

נתונים טכניים

חומר: פלדת בור BS3111/9/2.1.A
גימור: ניתן להזמין גימור אבץ וצהוב שעבר פסיביציה ו־Dorrlteck
מאמץ מתיחה: חומר מוקשה
גימורים נוספים: ניתן לקבל ציפויים וגימורים נוספים בהזמנה מיוחדת, מותנה בכמות
גדלים נוספים: ניתן לקבל אורכים וסגנונות ראש נוספים של כל הקטרים בהזמנה מיוחדת, מותנה בכמות
עומק נעיצה בבטון ולבנים: המינימום המומלץ הוא פי 4.5 מקוטר הבורג
בלוק רך: מינימום מומלץ הוא 75 מ״מ
מרחק מהקצה: אינו מושפע מגורם הפתחה. פי 10 מקוטר הבורג

הכנת החור

בחירת המקדח הנכון: ודאו כי קוטר המקדח מתאים לגודל של הבורג ולמשטח (לפרטים מדויקים יש לעיין בדף של המוצר הרלוונטי)
הקפידו לקדוח לעומק מספק: על עומק החור להיות שווה לפחות לעומק הנעיצה של הבורג, בתוספת כפל קוטר הבורג. יש לנקות את האבק שנותר

התקנה

השתמשו במפתח איכותי לראשי HSB ו־HAS. אנו ממליצים להשתמש במפתח משושה מלא איכותי או בוקסה זכר משושה עם ידית רצ׳ט. לחלופין, כאשר המשטח מאפשר זאת, ניתן להשתמש בפטיש אוויר עם בקרת פיתול
הפעלו לחץ כדי להתחיל: יש להקפיד על הפעלת לחץ מתמשך, בעיקר בזמן החדרת התבריג הראשון. חזרו אחורה במקרה של התנגדות
במהלך ההתקנה שברים או אבק הנוצרים כתוצאה מפעולת החיתוך של התבריג עשויים ליצור התנגדות בהברגה. ניתן לפתור בעיה זו בקלות רבה על ידי הברגה של סיבוב אחד או יותר כלפי חוץ, ואחר כך המשך ההברגה פנימה עד לקיבוע מלא
אין להדק יתר על המידה. בעת ההידוק יש לשים לב לא לחרוג ממספר הפיתולים המרבי המצוין

הערות היצרן

קיימים הבדלים משמעותיים בתנאים השוררים באתרים השונים, וגם בחומרים המצויים בהם. מומלץ למשתמשים ולמקבלי ההחלטות לוודא כי המוצר מתאים לשימוש ביישומים המיועדים
היצרן מיישם מדיניות של פיתוח ובדיקה מתמשכים של מוצריו. יש להתייחס לנתוני הביצועים המוצגים בזאת למטרות הכוונה בלבד, זאת כיוון שהמידע הטכני המלא ודוחות הבדיקות העצמאיים מעודכנים על בסיס קבוע. לקבלת עותקים של המידע העדכני ביותר, תמיכה טכנית וייעוץ, אנא צרו עמנו קשר
**מאפייני העמסה בטיחותיים וסופיים של HSB על פי יחס 1:3
**בעבודה עם חומרים רכים יש להקפיד שלא לחרוג מהפיתול המקרבי המומלץ, כיוון שהדבר עלול לגרום לשחיקה של המרקם

טבלאות הזמנה

כוכבית (**): ראו הערות היצרן. בטלפון ניתן לגלול את טבלת העומסים הצידה.

סוגים ומידות

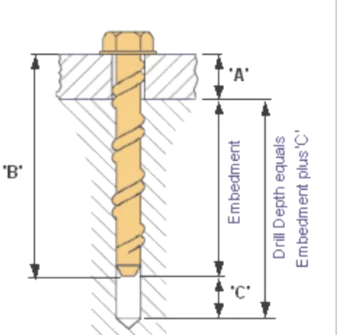

סוג ומידה	סגנון ראש	עובי קיבוע מירבי A (מ״מ)	אורך תבריג B (מ״מ)	עומק ניקוי C (מ״מ)	כמות באריזה
HSB 8x75	משושה	39	75	16	100
HSB 8x100	משושה	50	100	16	100
HSB 10x100	משושה	50	100	20	50
HSB 10x120	משושה	70	120	20	50
HSB 10x150	משושה	100	120	20	50
HSB 12x100	משושה	46	100	24	50
HSB 12x150	משושה	96	150	24	50
HSB 16x100	משושה	28	100	32	20
HSB 16x150	משושה	58	150	32	20
HSB 16x200	משושה	108	200	32	20

עומסים
מידה	חומר בטון (N/mm²)	עומק נעיצה (מ״מ)	עומק קידוח (מ״מ)	מתיחה סופי (kN)	מתיחה בטיחותי (kN)	גזירה סופי (kN)	גזירה בטיחותי (kN)	מס׳ פיתולים מקסימלי**
8	60	40	8	20.5	6.83			55
8	60	60	8	28.5	9.5	2.5	8.5	70
8	30	40	8	14.6	4.84			45
8	30	60	8	21	7	2.5	8.5	55
10	60	50	10	29	9.67			55
10	60	75	10	48	16	46	15.33	80
10	30	50	10	18.8	6.27			55
10	30	75	10	33.4	11.13	46	15.33	80
12	60	60	12	38.7	12.9			80
12	60	90	12	69	23	59.8	19.93	80
12	30	60	12	26.5	8.83			80
12	30	90	12	43	14.33	59.8	19.93	80
16	60	120	16	117.79	39.26	80.08	26.67	100
16	35	120	16	89.97	29.99	78.89	26.29	100
