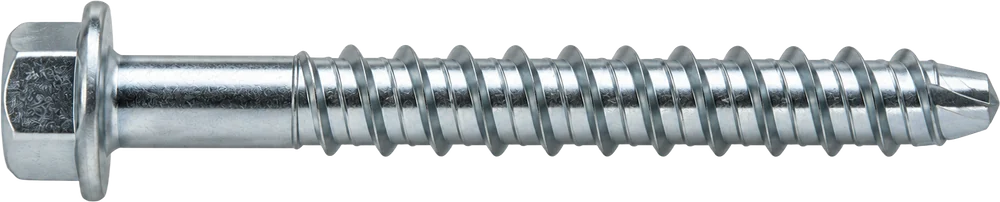

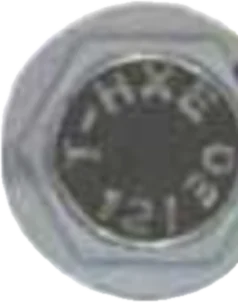

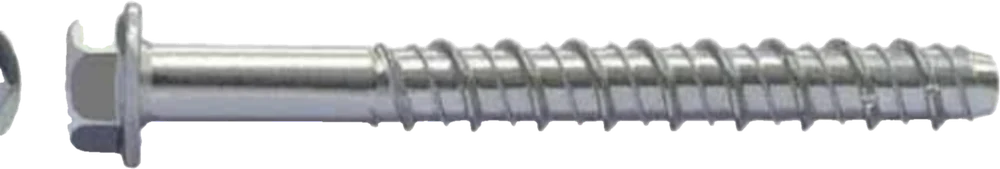

עוגני חריצה לבטון HX 21

עוגן חריצה בחיבור ישיר לבטון לעומסים בינוניים

אישור ETA
חיבור ישיר לבטון
עומסים בינוניים

עוגן חריצה בחיבור ישיר לבטון לעומסים בינוניים, המספק שיטה בטוחה בעיגון לבטון, בניגוד לשיטות קיבוע מסורתיות המצריכות שימוש באלמנטים נוספים כדוגמת ברגי חדירה, שרוולים או דבק כימי, להשגת תוצאות אמינות בחיבור לבטון. ניתן להבריג את עוגן החריצה HX 01 ישירות לבטון.

הוספה לסל הצעת מחיר הצעת מחיר בוואטסאפ 03-6033000

יתרונות ומאפיינים

לחיזוק בטוח וללא התקנה מסובכת
מתאים ליישומים בבטון סדוק
בעל תקן מכון התקנים האירופאי (ETA)

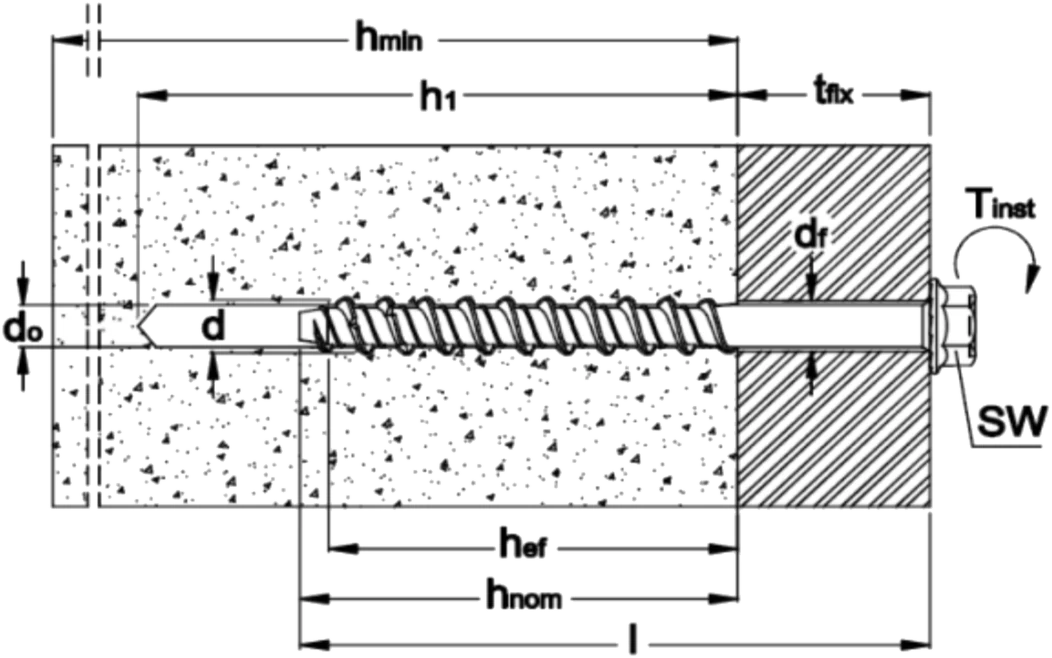

מקרא לטבלה

d: קוטר הבורג
l: אורך הבורג
tfix: מקסימום עובי חומר ניצמד
d0: קוטר קדח החור
h1: מינימום אורך הקדח
hmin: מינימום עובי חומר בסיס
hnom: אורך מינימלי להחדרת העוגן לבטון
hef: אורך מינימלי אפקטיבי לפעולת העוגן
df: קוטר הקדח בחומר המוצמד
Tinst: חוזק הסגירה
SW: מידת ראש הבורג
Cmin: מרחק מינימלי מקצה חומר הבסיס
Smin: מרחק מינימלי בין הברגים
Ccr: מרחק קצה להבטחת העברת ההתנגדות האופיינית לבורג אחד
Scr: מרווח להבטחת העברת ההתנגדות האופיינית לבורג אחד

הערה

* בקוטר 14 מ״מ: התקנה במברגת אימפקט בלבד (impact screwdriver only)

טבלאות הזמנה

כל המידות במ״מ. עומסים אופייניים ב־kN. בטלפון ניתן לגלול את הטבלה הצידה.

נתונים טכניים ודו״ח בדיקה: בטון לא סדוק C20/25
Item code	d×l (mm)	tfix	d0	h1	hmin	hnom	hef	df	Tinst (Nm)	SW	Cmin	Smin	Ccr	Scr	Pull-out (kN)	Shear (kN)
HX 21 06 045	6x45	5	5	55	100	40	30	7	15	8	30	30	45	90	4.4	6.6
HX 21 06 060	6x60	10	5	65	100	50	40	7	15	8	40	40	60	120	6.8	6.6
HX 21 06 080	6x80	30	5	65	100	50	40	7	15	8	40	40	60	120	6.8	6.6
HX 21 06 100	6x100	50	5	65	100	50	40	7	15	8	40	40	60	120	6.8	6.6
HX 21 06 120	6x120	70	5	65	100	50	40	7	15	8	40	40	60	120	6.8	6.6
HX 21 08 040	8x40	5	6	50	100	35	25	9	20	10	25	25	37.5	75	5.6	6.3
HX 21 08 045	8x45	5	6	55	100	40	30	9	20	10	30	30	45	90	6.8	8.3
HX 21 08 050	8x50	10	6	55	100	40	30	9	20	10	30	30	45	90	6.8	8.3
HX 21 08 060	8x60	10	6	65	100	50	40	9	20	10	40	40	60	120	7.6	8.5
HX 21 08 080	8x80	20	6	75	100	60	50	9	20	10	50	50	75	150	11.2	8.5
HX 21 08 100	8x100	40	6	75	100	60	50	9	20	10	50	50	75	150	11.2	8.5
HX 21 08 120	8x120	60	6	75	100	60	50	9	20	10	50	50	75	150	11.2	8.5
HX 21 08 140	8x140	80	6	75	100	60	50	9	20	10	50	50	75	150	11.2	8.5
HX 21 10 060	10x60	10	8	70	100	50	35	12	50	13	35	35	52.5	105	9.2	10.5
HX 21 10 080	10x80	10	8	90	110	70	55	12	50	13	55	55	82.5	165	15.6	18.1
HX 21 10 100	10x100	30	8	90	110	70	55	12	50	13	55	55	82.5	165	15.6	18.1
HX 21 10 120	10x120	50	8	90	110	70	55	12	50	13	55	55	82.5	165	15.6	18.1
HX 21 10 140	10x140	70	8	90	110	70	55	12	50	13	55	55	82.5	165	15.6	18.1
HX 21 10 160	10x160	90	8	90	110	70	55	12	50	13	55	55	82.5	165	15.6	18.1
HX 21 12 070	12x70	10	10	85	100	60	45	14	80	15	45	45	67.5	135	14.0	15.3
HX 21 12 090	12x90	10	10	100	120	80	60	14	80	15	60	60	90	180	22.5	29.2
HX 21 12 110	12x110	30	10	100	120	80	60	14	80	15	60	60	90	180	22.5	29.2
HX 21 12 180	12x130	50	10	100	120	80	60	14	80	15	60	60	90	180	22.5	29.2
HX 21 12 150	12x150	70	10	100	120	80	60	14	80	15	60	60	90	180	22.5	29.2
HX 21 12 190	12x190	110	10	100	120	80	60	14	80	15	60	60	90	180	22.5	29.2
HX 21 12 230	12x230	150	10	100	120	80	60	14	80	15	60	60	90	180	22.5	29.2
HX 21 12 250	12x250	170	10	100	120	80	60	14	80	15	60	60	90	180	22.5	29.2
HX 21 12 290	12x290	210	10	100	120	80	60	14	80	15	60	60	90	180	22.5	29.2
HX 21 12 310	12x310	230	10	100	120	80	60	14	80	15	60	60	90	180	22.5	29.2
HX 21 14 065	14x65	5	12	75	92	65	46	16	*	17	55	55	70	45	10	15
HX 21 14 075	14x75	15	12	75	92	75	46	16	*	17	55	55	70	45	10	15
HX 21 14 110	14x110	10	12	115	160	110	80	16	*	17	75	75	120	80	25	35
HX 21 14 130	14x130	30	12	115	160	130	80	16	*	17	75	75	120	80	25	35
HX 21 14 150	14x150	50	12	115	160	150	80	16	*	17	75	75	120	80	25	35
HX 21 16 090	16x90	10	14	110	120	80	60	18	160	21	60	60	90	180	24.4	47.0
HX 21 16 150	16x150	40	14	140	165	110	85	18	160	21	85	85	127.5	255	36.0	50.1
HX 21 16 180	16x180	70	14	140	165	110	85	18	160	21	85	85	127.5	255	36.0	50.1
