אביזרים לתבניות

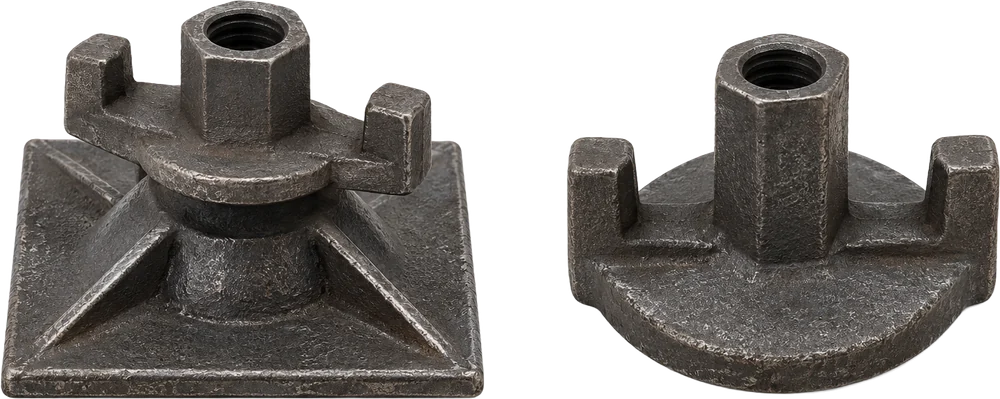

אומי פרפר למוט דיבידג
חיבור תבניות מתועשות מפלדה, בפתיחה וסגירה מהירה
- מתאים למוטות דיבידג 9 טון
- נבדק במכון התקנים
פרפרים יצוקים עם הברגה פנימית בעלת פסיעה של 10 מ״מ, המתאימה למוטות הברגה מהירה מסוג דיבידג. הפרפרים הם שילוב של אום באורך מינימלי של 50 מ״מ ובסיס עגול יצוק או מרובע. הבסיס מיועד לחלוקת עומסים במגע עם התבנית המתועשת.
אופן השימוש
- מבריגים את אום הפרפר על גבי מוט הדיבידג עד למגע מלא עם התבנית
- ניתן להדק את אום הפרפר בשני אופנים: באמצעות מפתח נעילה של 30 מ״מ, או באמצעות אום נעילה נוסף באורך 25 מ״מ
- הפרפרים מגולוונים ומאפשרים פתיחה וסגירה מהירה
עומסים ואישורים
- כל הפרפרים מתאימים לעומסים של מוטות הברגה מהירה דיבידג 9 טון
- נבדק במכון התקנים הישראלי (דו״ח בדיקה מס׳ 9813227891): בבדיקת כוח קריעה של מכלול מוט הברגה מהירה עם אום פרפר בבסיס מרובע, נמדד עומס מתיחה של 155,164 ו־125,061 ניוטון, והכשל היה בשבירת מוט ההברגה ולא באום
אזהרה
- אין להכות על אום הפרפר היצוק: מכות עלולות לגרום לשבר של הפרפר ולסכנה של התפרקות התבנית
טבלאות הזמנה
כל המידות במ״מ. לקבלת הצעת מחיר ציינו את מספר הפריט.
| עומס מותר (ק״ג) | קוטר בסיס (מ״מ) | חומר | צורת בסיס |
|---|---|---|---|
| 9000 | 38 | יציקה | עגול |
| 9000 | 60 | יציקה | עגול |
| 9000 | 70 | יציקה | עגול |
| 9000 | 80 | יציקה | עגול |
| 9000 | 120X120 | פרפר יציקה, בסיס יציקה | מרובע |
| 9000 | 120X120 | פרפר יציקה, בסיס פלדה | מרובע |
