קופסאות קוצים BWA להמשכיות יציקה בקירות, תקרות וקורות

חיבור בין הפסקות יציקה והמשכיות של יציקת בטון חדש לבטון ישן, בקוצי פלדה הניתנים לכיפוף

DIN 488
ת״י 4466

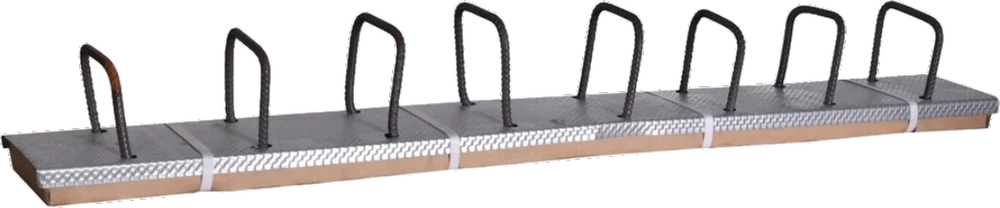

קופסה עם גב פח מחורץ ובתוכה קוצי פלדה מכופפים, להמשכיות היציקה בהפסקות יציקה בקירות, תקרות וקורות.

הוספה לסל הצעת מחיר הצעת מחיר בוואטסאפ 03-6033000

שימוש

חיבור בין הפסקות יציקה והמשכיות של יציקת בטון חדש לבטון ישן, על ידי שימוש בקוצי פלדה הניתנים לכיפוף בהתאם לתקן DIN 488

תיאור

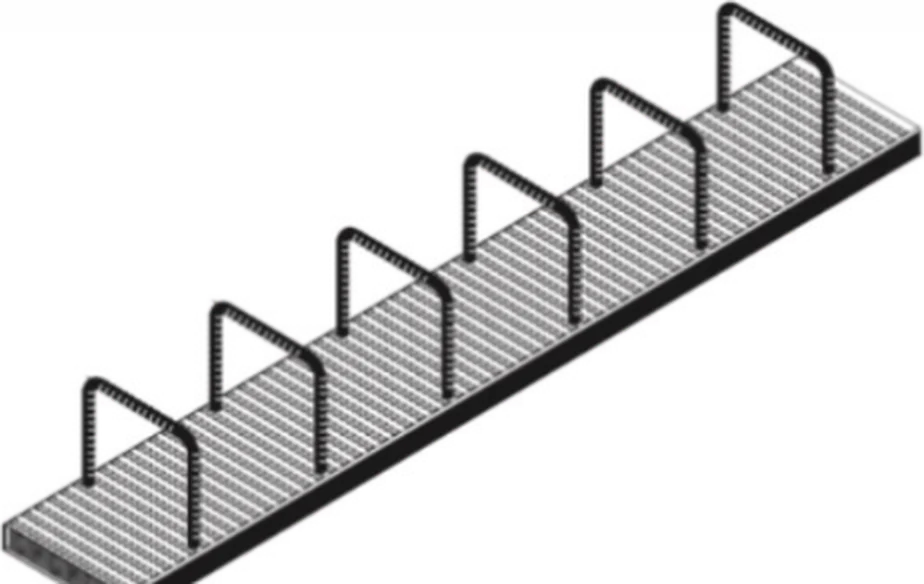

קופסה עם גב פח מחורץ, עם או בלי כיסוי פלסטיק, שלתוכה מכופפים קוצים בקטרים 8, 10, 12 מ״מ
קצות הקוצים בולטים בגב הקופסה לעיגון בבטון
אורך הקופסאות הסטנדרטי 1250 מ״מ ועומק 36 מ״מ

אופן הרכבה

יש לסמן את מיקום הקופסה על גבי התבנית

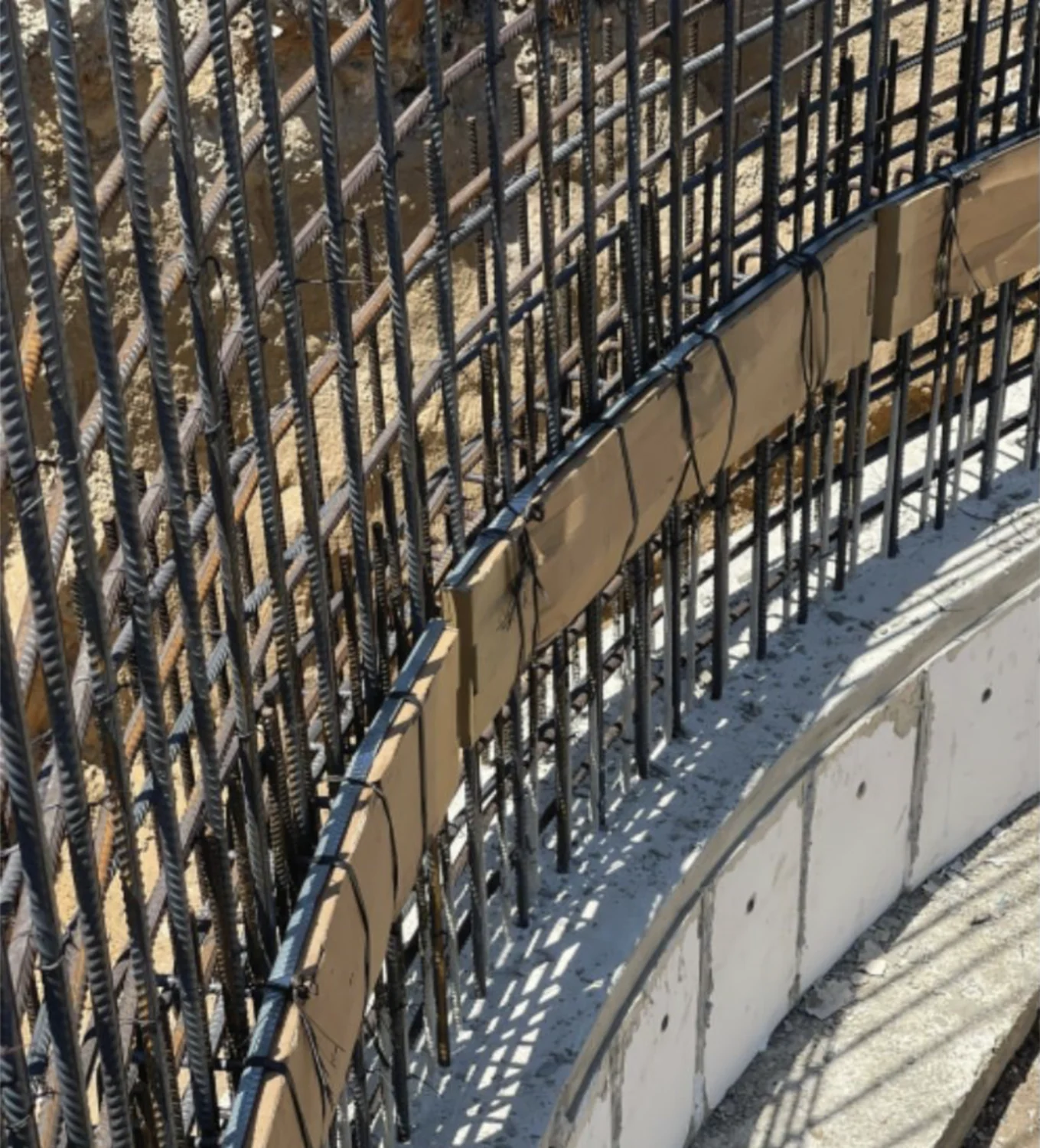

חיבור הקופסה יכול להתבצע על ידי קשירת הקופסה לברזל, או באמצעות חיבורה של הקופסה לתבנית בעזרת מסמרים

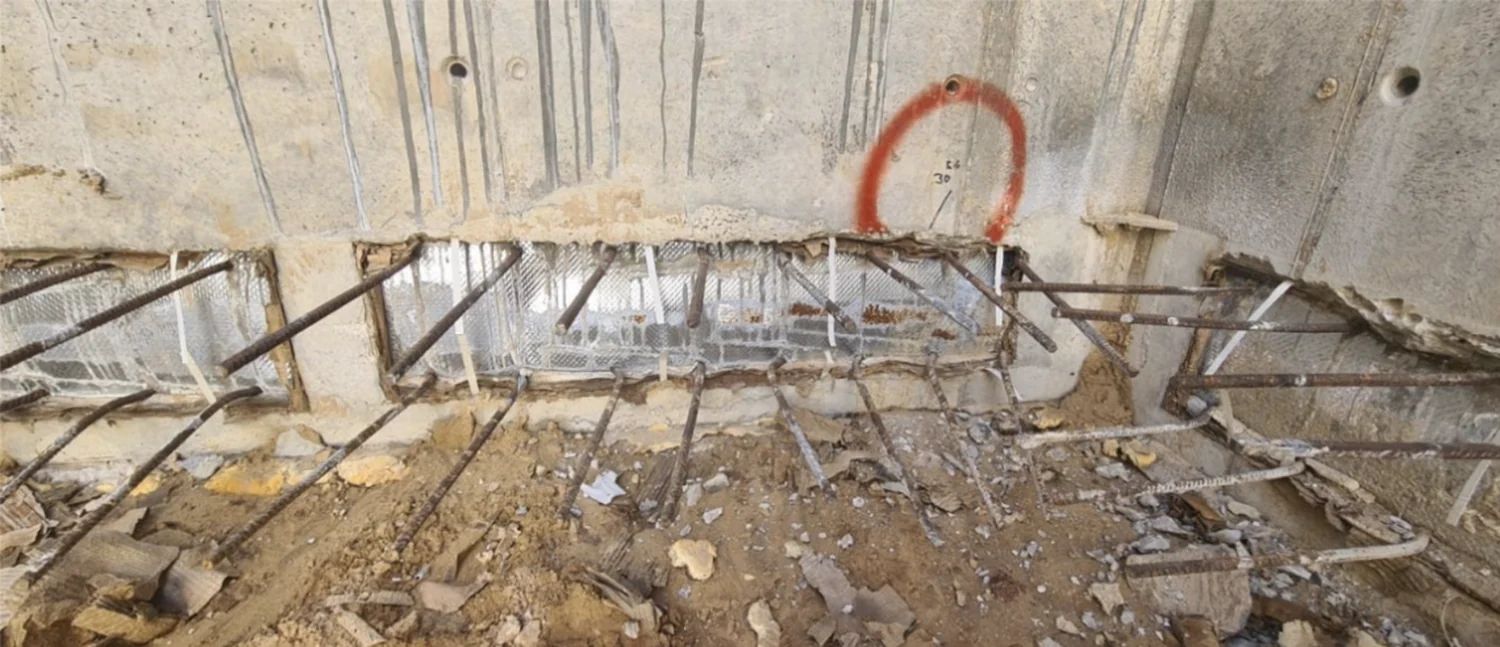

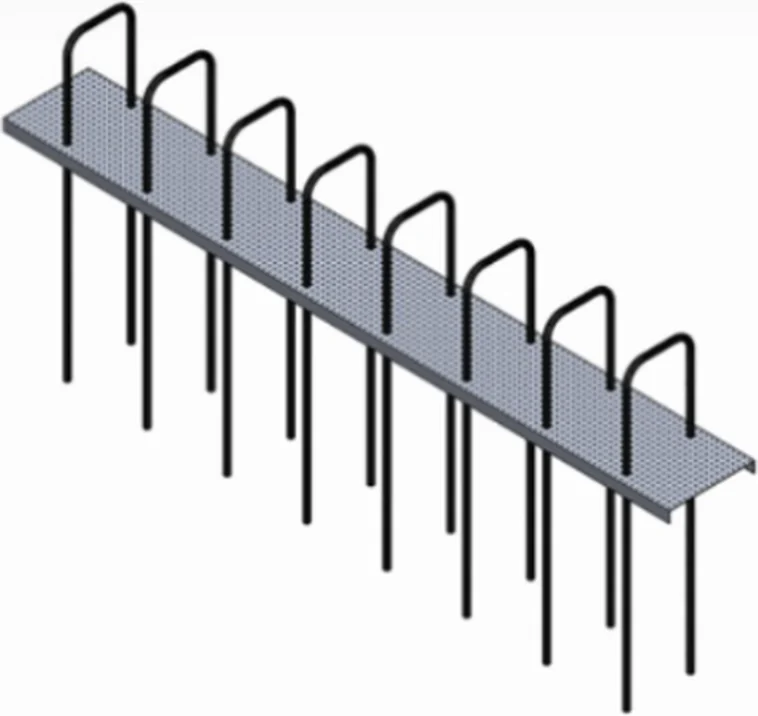

לאחר פירוק התבנית מסירים את כיסוי הפלסטיק, ומישרים את הקוצים באמצעות מפתח מיוחד או באמצעות צינור

יתרונות

חיסכון בעלויות כוח אדם
ביצוע מהיר ומדויק של הפסקות היציקה בבניין, ומבטיח המשכיות מושלמת ודיוק לאחר יציקת הבטון
מונע פגיעה וחירור של תבניות מתועשות לצורך הוצאת קוצים דרכם
פותר בעיות בשלבים הקריטיים ביציקות של קירות ותקרות

הערות

לאחר יישור מוטות הזיון המכופפים בתוך הקופסה, יש לקחת בחשבון רק 80% מהחוזק המקורי של המוט
מיוצר עם מוטות ברזל לפי ת״י 4466

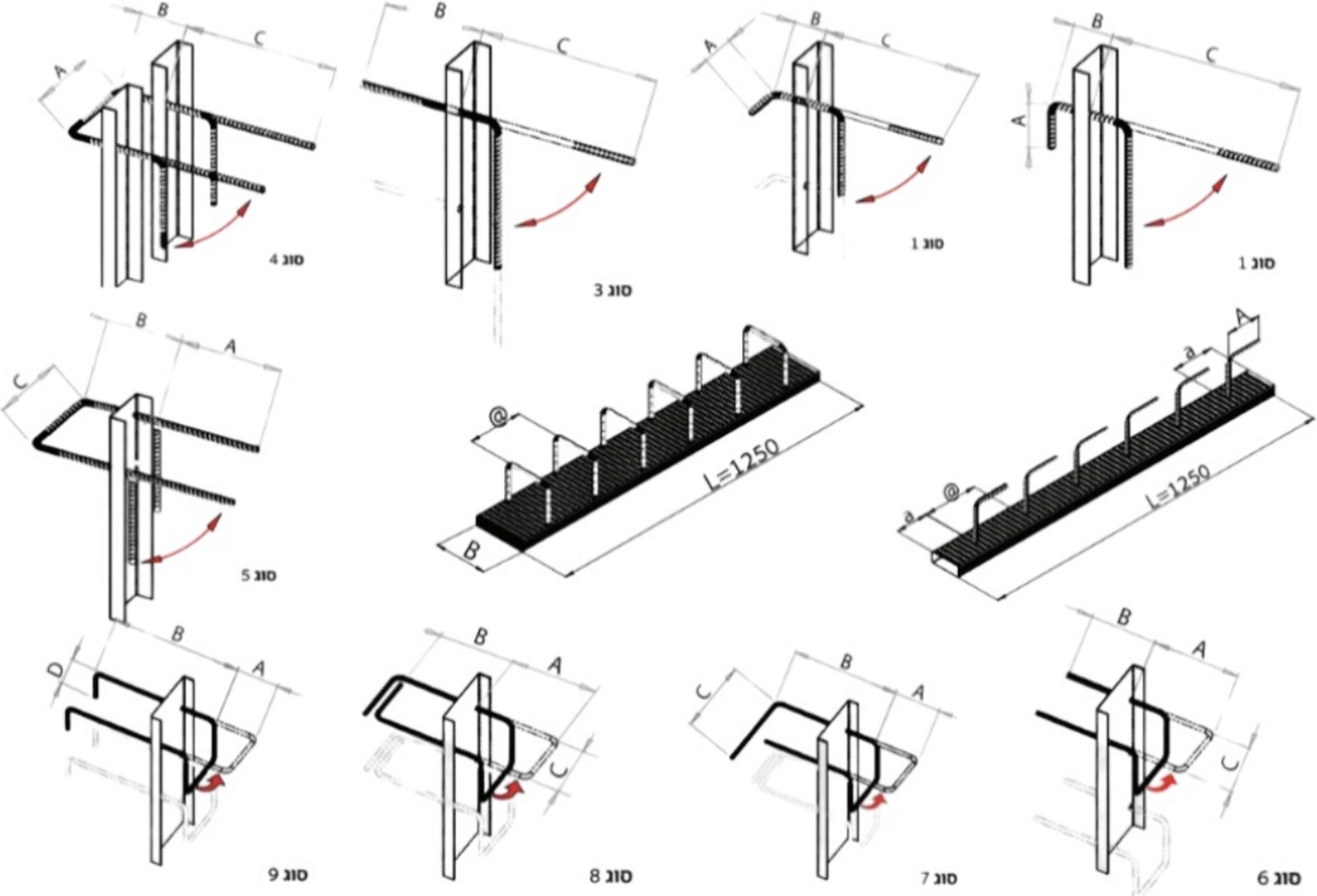

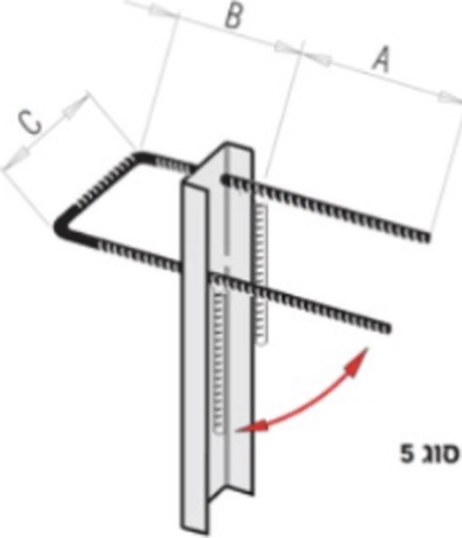

אורך מיוחד של קוצים או פסיעות ניתן להזמנה בתיאום מראש; סוגים סטנדרטיים 1 ו־5
באלמנטים הקטנים מ־200 מ״מ יש להשתמש בעומק עיגון 120 מ״מ

נתונים כלליים ושיקולים בבחירת מידה של קופסה

ניתן להזמין במידות אחרות מראש
שקע קופסה סטנדרטי: 36 מ״מ
אורך קופסה סטנדרטי: 1250 מ״מ

טבלאות הזמנה

כל המידות במ״מ. לקבלת הצעת מחיר ציינו את מספר הפריט.

שורה בודדת / צורת ארכובה תקנית = סוג "I" / אורך אלמנט 125 מ״מ
כינוי	קוטר פלדה sd (מ״מ)	ארכובה: מרחק s (מ״מ)	ארכובה: גובה h (מ״מ)	ארכובה: ממדים v (מ״מ)	lü (מ״מ)	תיבה B: רוחב (מ״מ)	תיבה B: גובה (מ״מ)	תיבה B: גובה עם כיסוי (מ״מ)	משטח (מ׳)
BWA 55 - 08/15 KD	8	150	170	75	320	58	12	24	250
BWA 55 - 08/20 KD	8	200	170	75	320	58	12	24	250
BWA 55 - 08/25 KD	8	250	170	75	320	58	12	24	250
BWA 55 - 10/15 KD	10	150	170	95	390	58	12	30	250
BWA 55 - 10/20 KD	10	200	170	95	390	58	12	30	250
BWA 55 - 10/25 KD	10	250	170	95	390	58	12	30	250
BWA 85 - 10/10 KD	10	100	170	95	390	86	12	30	200
BWA 85 - 10/15 KD	10	150	170	95	390	86	12	30	200
BWA 85 - 10/20 KD	10	200	170	95	390	86	12	30	200
BWA 85 - 10/25 KD	10	250	170	95	390	86	12	30	200
BWA 85 - 12/10 KD	12	100	170	110	430	86	12	36	150
BWA 85 - 12/15 KD	12	150	170	110	460	86	12	36	200
BWA 85 - 12/20 KD	12	200	170	110	460	86	12	36	200
BWA 85 - 12/25 KD	12	250	170	110	460	86	12	36	200

טבלת קופסאות TK לפי רוחב קופסה
מק״ט	סוג	רוחב קופסה D (מ״מ)	קוטר ברזל Ø (מ״מ)	פסיעה @ (מ״מ)	גובה עיגון כולל קופסה B (מ״מ)	אורך קוץ A (מ״מ)	עבור יציקה H (מ״מ)
TK 55‑8@15 TK 55‑8@20 TK 55‑10@15 TK 55‑10@20	1,2,3 (שורה אחת)	55	8-10	150 או 200	120 או 170	290 או 360	70-100
TK 85‑8@15 TK 85‑8@20 TK 85‑10@15 TK 85‑10@20 TK 85‑12@15 TK 85‑12@20	1,2,3 (שורה אחת)	85	8-10-12	150 או 200	120 או 170	290 או 360 או 430	100-140
TK 120‑8@15 TK 120‑8@20 TK 120‑10@15 TK 120‑10@20 TK 120‑12@15 TK 120‑12@20	5 (שתי שורות)	120	8-10-12	150 או 200	120 או 170	290 או 360 או 430	130-180
TK 150‑8@15 TK 150‑8@20 TK 150‑10@15 TK 150‑10@20 TK 150‑12@15 TK 150‑12@20	5 (שתי שורות)	150	8-10-12	150 או 200	120 או 170	290 או 360 או 430	160-210
TK 190‑8@15 TK 190‑8@20 TK 190‑10@15 TK 190‑10@20 TK 190‑12@15 TK 190‑12@20	5 (שתי שורות)	190	8-10-12	150 או 200	120 או 170	290 או 360 או 430	200-250
TK 220‑8@15 TK 220‑8@20 TK 220‑10@15 TK 220‑10@20 TK 220‑12@15 TK 220‑12@20	5 (שתי שורות)	220	8-10-12	150 או 200	120 או 170	290 או 360 או 430	230-300
TK 240‑8@15 TK 240‑8@20 TK 240‑10@15 TK 240‑10@20 TK 240‑12@15 TK 240‑12@20	5 (שתי שורות)	240	8-10-12	150 או 200	120 או 170	290 או 360 או 430	280-350
TK 270‑8@15 TK 270‑8@20 TK 270‑10@15 TK 270‑10@20 TK 270‑12@15 TK 270‑12@20	5 (שתי שורות)	270	8-10-12	150 או 200	120 או 170	290 או 360 או 430	340-390
