עצרי מים

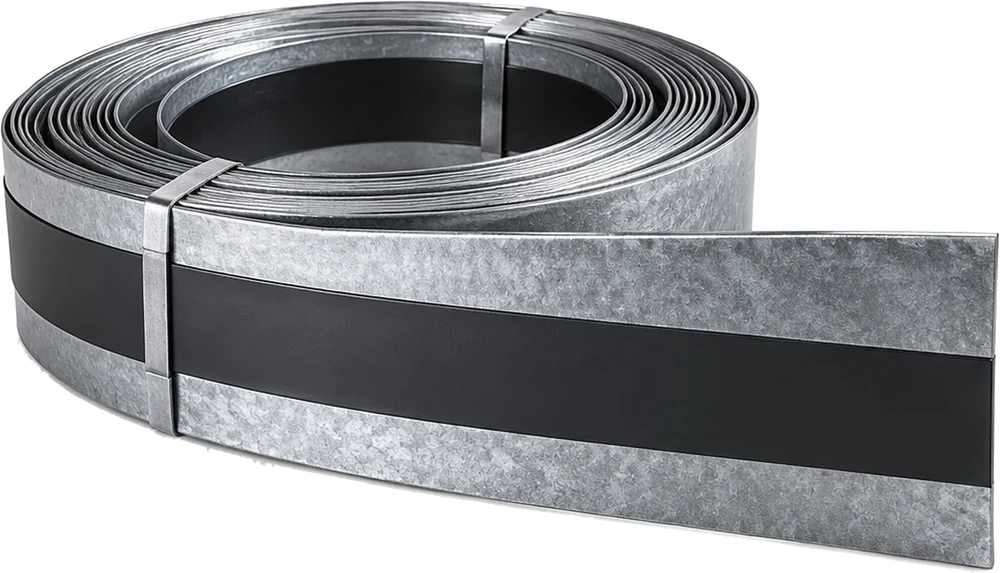

עצרי מים כימיים מתכתיים VB2
תפר מכני־כימי מפלדה מגולוונת עם ציפוי פולימרי, לאטימת חיבור בטון עד לחץ של 8 בר
- עד 8 בר
- ציפוי דו צדדי
- ETA / CE
תפר מכני בנוי מלוח מתכת לחיבור בטון VB 2 160, מגיע ברצועות של 2 מטר ובגובה של 16 ס״מ, ובעל ציפוי דו צדדי.
תיאור
- תפר מכני בנוי מלוח מתכת לחיבור בטון VB 2 160, מגיע ברצועות של 2 מטר ובגובה של 16 ס״מ, והנו בעל ציפוי דו צדדי
- התפר משתייך לקבוצת תפרים כימיים מכניים העשויים מפלדה מגולוונת ST‑37 עם ציפוי מיוחד של סיבי שרף פולימרי
- הציפוי הפולימרי מבטיח קשר טוב יותר עם הבטון, ובכך אוטם אותו כנגד מעבר מים עד ללחץ של 8 בר באזור התפר
אריזה
- בכל אריזה יש 100 מ״א של תפר מתכתי, ארוזים בארגז עץ במידות 210X35X25 ס״מ
- בנוסף הארגז מגיע עם 50 אומגות ו־55 קליפסים לחיבור
בדיקות
- המוצר עבר בדיקות במכון הגרמני MFPA Leipzig, דו״ח בדיקה PB 5.1/14‑423‑3
- בדיקת עמידות, הערכה טכנית אירופאית (ETA / CE) ובדיקת לחץ מים

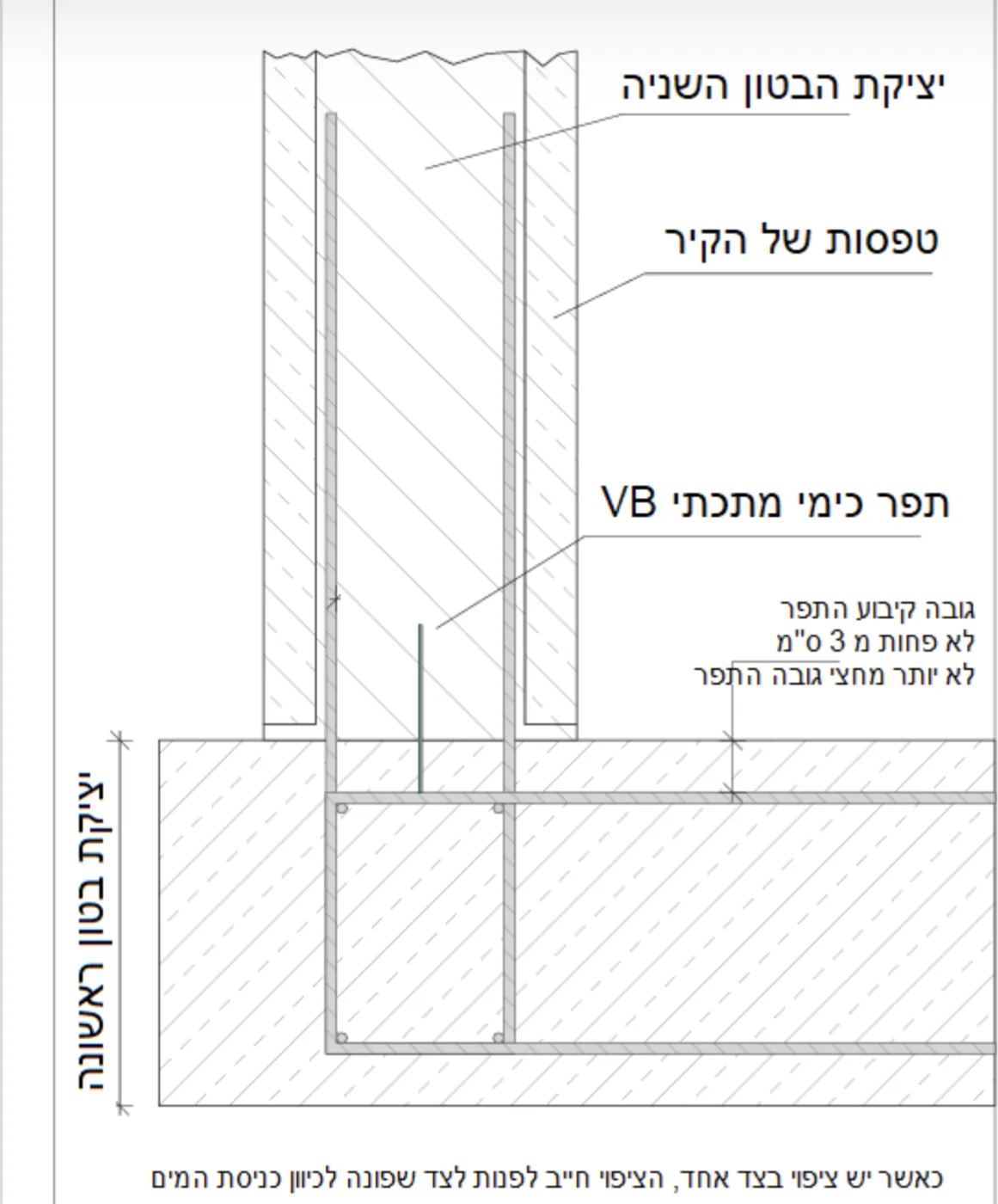

מיקום התפר בקיר
- התפר ממוקם בין יציקת הבטון הראשונה ליציקת הבטון השנייה, בתוך טפסות הקיר
- גובה קיבוע התפר: לא פחות מ־3 ס״מ, ולא יותר מחצי גובה התפר
- כאשר יש ציפוי בצד אחד, הציפוי חייב לפנות לצד שפונה לכיוון כניסת המים
שלבי העבודה

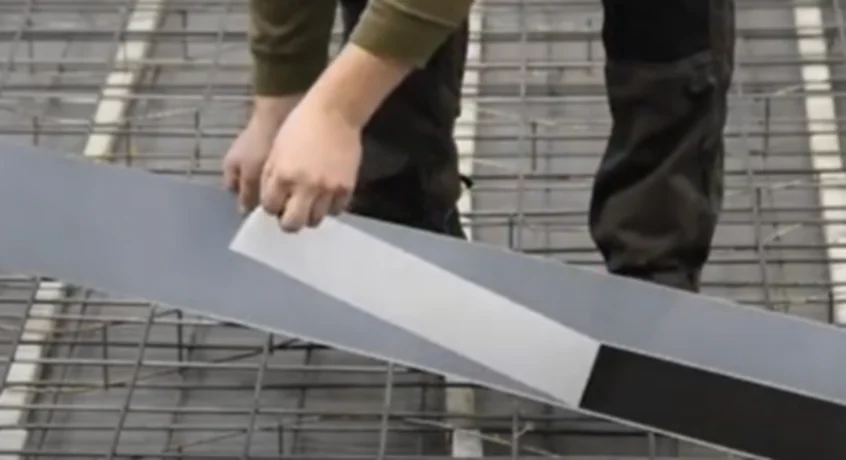

- הסר את החצי התחתון של נייר ההגנה, לחשיפת חלק מהציפוי המיוחד

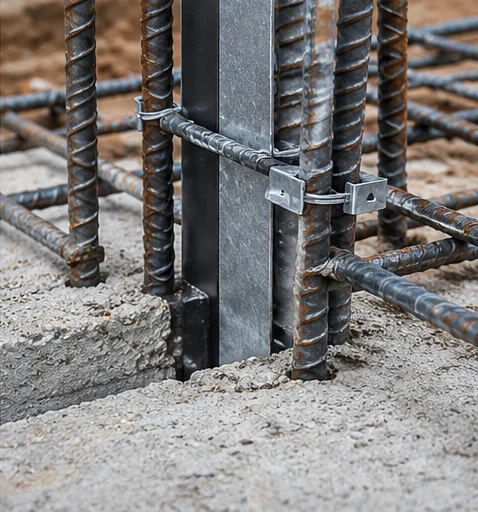

- מקם את העצר המתכתי במרכז הקיר העולה, מעל רשת הזיון העליונה
- דחוף את סוגרי ההרכבה, במרווח מקסימלי של 70 ס״מ, מעל לוח המתכת, וקבע אותם לרשת הזיון העליונה באמצעות חוט קשירה
- עומק השיקוע בבטון חייב להיות מינימום 3 ס״מ, אך לא יותר מחצי גובה לוח המתכת
- בחיבור בין לוחות מתכת חייבת להיות חפיפה של לפחות 6 ס״מ באזור החפיפה, גם באזורים ישרים וגם בפינות
- לשם כך יש לקפל לאחור את נייר ההגנה העליון בקטע החפיפה שיחובר לאחר מכן
- בצע חפיפה של לפחות 6 ס״מ ולחץ את שתי הקצוות בחוזקה יחד. הלוחות חייבים להיות מחוברים (מודבקים) לכל אורכם, כדי למנוע חדירת מים ביניהם
- אסור שיהיה לכלוך על משטחי ההדבקה, שעלול לפגוע בחיבור
- אבטח את המפרק עם אחד מהקליפסים המסופקים, וקפל בחזרה את רדיד ההגנה מעל הציפוי המיוחד
- הכן מראש חיבורים ישרים ואזורי פינות. את פס המתכת ניתן לכופף ידנית לכל זווית מבוקשת
- לאחר יציקת רצפת הבטון ולפני סגירת הטפסות של הקיר, חייבים להסיר את נייר ההגנה הנותר
- יציקת בסיס הקיר תתבצע בהתאם להנחיות העבודה הסטנדרטיות המקובלות
טבלאות הזמנה
כל המידות במ״מ. לקבלת הצעת מחיר ציינו את מספר הפריט.
| מפרט | ערך |
|---|---|
| יחידת מכירה | 100 מ״א |
| משקל | אריזה = 105 ק״ג |
| חומר | פלדה St 37 מגולוונת, ציפוי מיוחד: שרף פולימרי מחוזק בבד |
| צבע | שחור |
| אורך לוח התפר | 2.00 מ׳ |
| גובה לוח התפר | 160 מ״מ |
| עובי הפח | כ־0.6 מ״מ |
| עובי הציפוי המיוחד | כ־0.15 מ״מ |
| עובי כולל | כ־0.9 מ״מ |
| תעודת בדיקה / אישורים | דו״ח בדיקה PB 5.1/14‑423‑2, מכון MFPA Leipzig |
| מתאים לאזורים עם שינויים תכופים במפלס המים | כן |
| תואם ל | Utility class A לדרגות בלאי 1 ו־2 לפי הנחיית WU |
| חומרים מרשימת SVHC בריכוז ≥0.1% | לא |
| תואם להנחיית REACH | כן |
| אריזה | ארגז 210X35X25 ס״מ: 50 יח׳ של 2 מ׳, 50 קליפסי קיבוע, 55 תושבות הרכבה |
| טווח טמפרטורות | מ־-20°C עד +90°C |
| אטימות ללחץ מים | עד 8 בר (עמוד מים של 80 מ׳) |
| אחסון | באריזה המקורית, שלמה וסגורה, במקום יבש ומוצל |
| סילוק | ניתן לסלק לאתרי פסולת עירוניים, בהתאם לתקנות המקומיות |
| חומר | עמידות |
|---|---|
| מי סבון | עמיד |
| אתנול 20% | עמיד בתנאים |
| אמוניה 23% | עמיד בתנאים |
| חומצה טרטרית 25% | עמיד בתנאים |
| חומצת לימון 50% | עמיד בתנאים |
| מי חמצן 35% | עמיד בתנאים |
| דיזל | עמיד |
| שמן מינרלי 15W40 | עמיד |
| שמן מנוע 0W40 | עמיד |
| שמן הידראולי HVLP 46 | עמיד |
| שמן שנאים | עמיד |
| מי ים 3‑4% NaCl | עמיד בתנאים |
| מי כלור 0.95‑1 mg/l | עמיד בתנאים |
| מי כלור 10 mg/l (הלם כלור) | עמיד בתנאים |
| נתרן פחמתי | עמיד |
| ביטומן | עמיד |
